Zařízení pro značení profilové trubky

Pro hladký ohyb profilových trubek na 90 stupňů jsou vyžadovány určité zkušenosti a samostatný výpočet pro každou velikost. Ale každý dospělý může zvládnout tento obchod se speciálním značkovacím nástrojem, který lze upravit na jakoukoli velikost. Není těžké ho vyrobit a navíc z odpadních materiálů.

Bude to trvat

  • zbytek ocelového plechu;
  • kus ocelového pásu;
  • kusy plexiskla;
  • šroub, podložka a pružina;
  • barva ve spreji.

Proces výroby nástroje pro značení hladkého ohybu profilových trubek o 90 stupňů

Označení profilové trubky pro hladký ohyb 90 stupňů se provádí odpovídajícím kruhem s průměry aplikovanými v pravém úhlu. Metoda je jednoduchá, ale nepřesná a každá velikost potrubí potřebuje svůj vlastní kruh. Vyrobíme univerzální přípravek vhodný pro různé velikosti potrubí, snadno použitelný a přesnější. Z ocelového plechu tloušťky 3 mm vyřízněte obdélník 75 × 90 mm.

Z pásu o tloušťce 5 mm odřízneme obrobek 175 × 20 mm. Pomocí magnetického držáku přivaříme pás na žebro podél krátké strany obdélníkové desky. Svary brousíme bruskou.

Na volném konci lišty ze strany desky vyvrtáme slepý otvor, vyřízneme závit a zašroubujeme šroub.

Na okraji proužku od šroubu s přístupem k obdélníkové desce uděláme značky ve vzdálenosti určené poměrem: π × R / 2, kde π u3,14d 30, R je standardní velikost profilové trubky. Takže pro čtvercovou trubku 30 × 3,14 mm se rovná 15 × 47,1 = 40 mm, 40 × 62,8 mm – 50 mm, 50 × 3,14 mm – 25 × 78,5 = 60 mm, 60 × 3,14 mm – 30 × 94,2 = 40 mm, 80 × 3,14 mm – 40 × 125,6 = XNUMX mm atd.

Od dvou značek nejdále od šroubu nakreslíme svislé čáry podél povrchu dlahy k jejímu volnému okraji. Na koncích nejvzdálenější čáry zkontrolujeme otvory, na druhé – zarovnáme vertikálu okraje desky.

Otvory v desce spojíme štěrbinou o šířce rovnající se průměru otvorů. Zpracujeme kulatým pilníkem na odstranění otřepů a zaoblení hran.

Značky na proužku prohloubíme pilníkem. Nakreslíme čáru na desku rovnoběžnou se štěrbinou a uděláme svislé značky ve vzdálenosti od pásu R / 2, kde R je strana profilové trubky. Pro trubku 30×30 mm to bude: 30/2=15 mm, 40×40 mm – 20 mm, 50×50 mm – 25 mm, 60×60 mm – 30 mm, 40×80 mm – 40 mm , atd. Na tyto značky vyvrtáme otvory.

READ
Panoramatické zasklení balkonu podrobně o výhodách a nevýhodách

Z plexiskla jsme vyřízli plát 95 × 15 × 5 mm.

Nakreslíme na něj podélnou středovou čáru a od počátečního bodu na konci desky kružítkem s ní označíme průsečíky poloměrů rovných 32, 42, 52, 62 a 82 mm.

V těchto bodech vyvrtáme otvory včetně společného bodu. Plexisklovou desku zbrousíme a rohy zaoblíme smirkovým papírem. Značky a částice z desky odstraníme rozpouštědlem.

Značkovací kov natřeme barvou ve spreji a po zaschnutí připevníme plexiskelnou destičku k otvoru se závitem na ocelové liště odpruženým šroubem.

Použití nástroje

Použití nástroje je jednoduché. Změříme stranu profilové trubky a nakreslíme příčnou čáru v ohybu, nainstalujeme na ni desku z plexiskla a posuneme pás se značkami podél sousední strany profilové trubky.

Do odpovídajícího otvoru v plexisklové desce vložíme značku a podél povrchu trubky nakreslíme kruhový oblouk. V závislosti na velikosti trubky nakreslíme svislou čáru podél povrchu trubky pomocí odpovídající značky na pásu nebo desce.

Štítky přeneseme na další strany a označíme místa k odstranění. Poté se trubka snadno a hladce ohne o 90 stupňů. Zbývá pouze opravit ohyb svařováním.

Pokud po označení změříme vzdálenost mezi krajními svislými čarami, pak budou stejné pro trubku 30 × 30 mm – 47,1 mm, 40 × 40 mm – 62,8 mm, 50 × 50 mm – 78,5 mm, 60 × 60 mm – 94,2 mm a 40 × 80 mm – 125,6 mm.

Hodnotu R / 2, která je potřebná pro označení, lze snadno zjistit, pokud se pásek se značkami přitlačí ke straně profilové trubky a značka se na povrch trubky nanese značkou přes odpovídající otvor v potrubí. kovový plát.

Podívejte se na video

Pohodlný způsob označení profilové trubky pro svařování pod úhlem 90 stupňů

Tato metoda značení je užitečná v případech, kdy potřebujete svařit profilovou trubku pod úhlem 90 stupňů, aniž byste ji rozřezali na dvě části.

Autor kanálu YouTube 5 phút sáng tạo se podělil o svou osobní zkušenost.

Jak se obvykle provádí značení profesionální dýmky?

Nejčastěji řemeslníci používají k označení obrobku čtverec. V tomto případě však není příliš vhodné jej používat.

READ
Průmyslové ventilátorové ohřívače - typy a princip fungování, jak si vybrat, nejlepší modely, ceny a recenze, kde koupit

Jsou pro to dva dobré důvody:

  1. za prvé, budete muset udělat spoustu zbytečných gest, protože bude nutné nakreslit až čtyři značkovací čáry (na obou stranách obrobku):
  2. za druhé, vzhledem k tomu, že je často nutné odtrhnout čtverec z obrobku a znovu jej použít, je možná chyba.

Jaká je výhoda domácího zařízení

Pomocí domácího značkovacího nástroje můžete nejen dvakrát urychlit proces značení, ale také dosáhnout vysoké přesnosti.

Souhlas, je lepší to udělat jednou lidsky, než to později opakovat (a to je dobré, i když jen jednou).

Jaké materiály budou vyžadovány

Jak vyrobit domácí zařízení

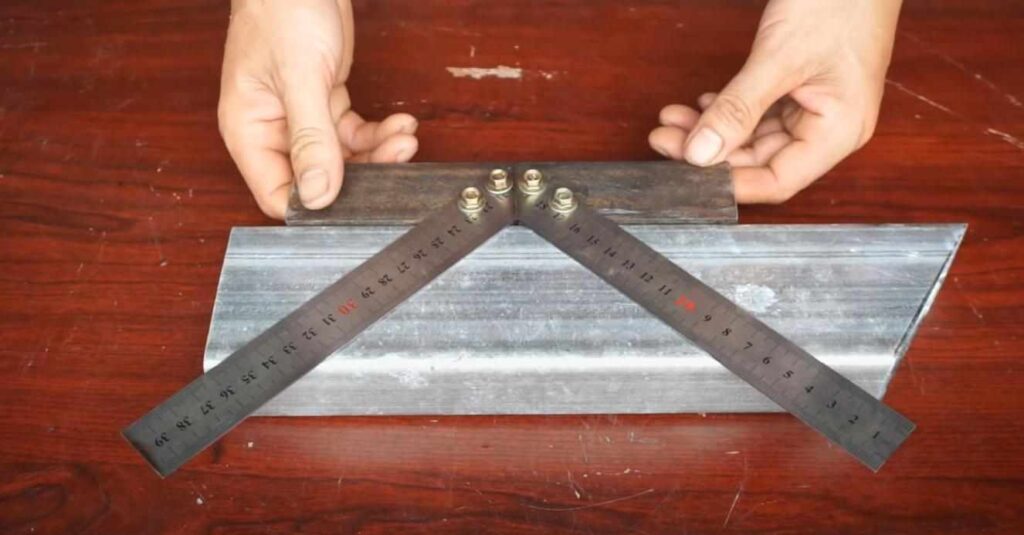

Z kovového pravítka (jaká délka je na vás) odstřihneme dva stejně dlouhé kusy.

Na jedné straně odřízněte každý polotovar pod úhlem 45 stupňů.

Poté odřízněte kus rohu budovy.

Do segmentů pravítka vyvrtáme otvory, po kterých bude třeba je přišroubovat k rohu, jak je znázorněno na fotografii níže.

Jak používat značkovací nástroj

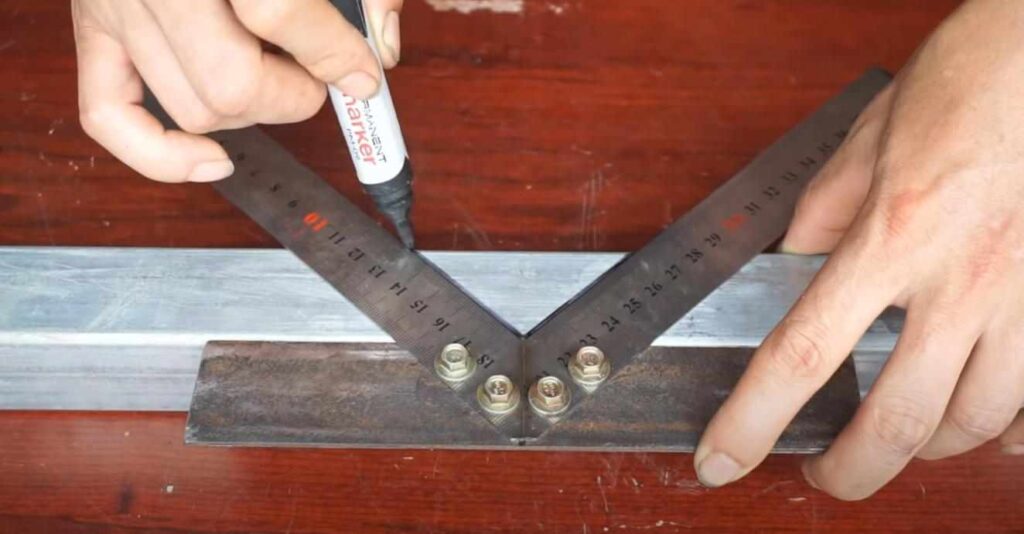

Na obrobek aplikujeme domácí zařízení z profilové trubky. Značka nakreslete dvě čáry podél vodítek.

Na druhé polici v rohu budovy je štěrbina, do které můžete umístit středovou značku fixem.

Poté profil otočíme, použijeme nástroj, nastavíme jej na značku a nakreslíme další dvě čáry.

Poté zbývá pouze oříznout označenou oblast bruskou. Profil ohneme pod úhlem 90 stupňů a opaříme.

Jak svařovat trubky pod jakýmkoli úhlem

Svařování trubek není snadný úkol, a to i v případě, že se potřebujete ujistit, že během provozu netečou. Ale i když to není nutné, pak se často objevují určité potíže, pokud je nutné svařit jednu trubku do druhé pod určitým úhlem.

Pro nepřipraveného svářeče je to docela obtížné. Chcete-li to provést, musíte nejprve označit trubku, poté ji rovnoměrně rozříznout bruskou a svařit ji do jiné trubky. Jaké triky existují? Jak rychle a správně řezat trubku pod úhlem?

Označení trubek pro svařování pod úhlem

Velmi často je při instalaci vodovodního systému nutné svařit potrubí pod určitým úhlem. V tomto případě je nutné upravit potrubí tak, aby sedělo co nejpřesněji, což ve většině případů zaručí absenci netěsností.

READ
Sauna v bytě - pravidla a technologie uspořádání

Nejjednodušší způsob je svařit trubku pod úhlem 45 a 90 stupňů a můžete ji označit pro svařování pomocí běžného listu papíru. Pro tyto účely budete potřebovat čtvercový list papíru, který bude muset být složen diagonálně. Můžete tak získat jednoduchou šablonu pro značení potrubí pod úhlem.

Ke značení trubek můžete použít i malou nádobku s vodou, ale tento způsob je vhodný pro označování trubek, které nemají příliš velký průměr. Po vytvoření požadovaného úhlu na nádrži a naklonění můžete trubku spustit do vody. Poté musíte získat potrubí a pečlivě zakroužkovat výslednou značku. O tom, jak vařit kanálový bar, si můžete přečíst na webu mmasvarka.ru.

Pomocí úhlu k označení potrubí

Neméně jednoduchý způsob značení trubek pro svařování od předchozího, možnost je také odlišná, při použití kterého se používá malý kovový roh. V místě, kde bude potřeba svařovat trubku pod úhlem, se trochu přichytí svařením a teprve poté se svařovaná trubka zakroužkuje křídou.

Vynikající metoda, která umožňuje rychlé označení potrubí v jakémkoli úhlu, je také spojena s použitím dlouhých špejlí s gumičkami. Pro tyto účely si můžete vzít i elektrody, ale ty jsou příliš dlouhé, takže práce s nimi nebude úplně pohodlná.

Pro označení trubek je tedy nutné připevnit svařovanou trubku k jiné trubce, nasadit na ni dvě gumičky a poté zasunout elektrody jedna k jedné a velmi těsně. Po nastavení trubky do požadovaného úhlu je nutné vytáhnout nebo odstranit elektrody, čímž se vytvoří požadovaný úhel, pod kterým bude nutné trubku řezat.

Když je označení přesně připraveno, bude stačit vzít tužku nebo kousek křídy s ostrými hranami a načrtnout čáru na potrubí podél okrajů elektrody. Řezáním trubky přesně podle označení bude možné dosáhnout správného úhlu pro svařování.

Existují i ​​jiné způsoby, jak pod úhlem označit trubky pro svařování, například pomocí počítačových programů. Zpravidla však v pracovních podmínkách, daleko od počítače, a častěji musíte všelijak uhýbat.

Jak uříznout nebo ukončit kulatou trubku přesně pod úhlem 90 stupňů. Trik, o kterém mnoho lidí neví.

Přátelé, vítám všechny na našem kanálu věnovaném všem začátečníkům samoukům v ručním obloukovém svařování. Zde sdílíme pouze naše skutečné zkušenosti se svařováním a přípravnými pracemi před svařováním s různými materiály.

READ
Vlastnosti prstových barev a jak je správně používat

Dnes budou důležité informace – Jak uříznout nebo ukončit kulatou trubku přesně pod úhlem 90 stupňů. Trik, o kterém mnoho lidí neví.

Mnoho lidí zná způsob, jak když je potrubí zabaleno do listu papíru, na tomto listu se udělají značky a podél značek se řežou. Ale všechno není tak jednoduché, takové značení, a tedy i řez, nebude vždy ani v 90 stupních. Proč se tohle děje?

Chcete-li potrubí správně zabalit papírem pro rovnoměrné označení, musíte konec listu připevnit přesně podél osy potrubí.

Ve skutečnosti se ale umístění konce listu papíru přesně podél osy trubky bez vodítek neobejde a ve většině případů konec leží mírně zakřivený, trubku v této poloze zabalíme, označíme a ořízněte to podle označení. A nevychází to úplně správně. Potřebujeme tedy přesně tuto sudou osu, aby se označení ukázalo jako šperk.

Kruhová trubka má svar, který je dobře viditelný a vede přímo podél trubky. Tento orientační bod použijeme pro přesné značení.

Konec listu papíru přiložíme přesně podél tohoto švu, obtočíme trubku, konce papíru se dokonale překrývají. A v této pozici provádíme označení. Nyní to bude správné označení pro rovnoměrný řez.

Ale ne vždy bude šev na potrubí viditelný. To se stane, když je potrubí natřené nebo zrezivělé a jak v tomto případě najdeme tuto přímou osu podél potrubí? A je tu malý trik.

Pro tyto účely nám stačí kousek rohu. Roh ideálně leží na trubce s policemi přesně podél osy trubky.

Fixem nakreslíme přímku podél potrubí – zde je to ideální vodítko pro rovnoměrné označení papírovým archem.

Pojďme označit. Naším úkolem je odříznout dva kusy trubky tak, aby konce byly dokonale rovné. Řežeme podle našich značek, které jsme udělali pomocí listu papíru, který obtočíme kolem trubky stejným způsobem, jak je popsáno výše. Podívejme se na výsledek.

Odřízli jsme dva kusy trubky, přesnost řezu kontrolujeme zarovnáním konců těchto trubek – řez je perfektní, je to vidět z i minimální mezery mezi trubkami.

Otočme kusy trubek, abychom ukotvili ostatní konce. Všechno je perfektní, naše řezy se ukázaly být rovnoměrné a vždy tomu tak bude, pokud použijete všechny výše popsané tipy.

READ
Výkonný DIY šípový prak

Přátelé, tyhle akce s listem papíru jsou pomocného charakteru, jen tak to hned rovnoměrně otočíte. Můžete také zabalit bez vodítka na šev nebo značení podél trubky, jde jen o to, že to není zdaleka poprvé, kdy ji můžete správně zabalit.

A nyní se pro názornost podívejme na podrobné video, kde vyprávím a ukazuji všechny maličkosti o této metodě rovnoměrného značení.
