Rozvodné krabice hrají důležitou roli ve správné konstrukci elektrických rozvodů. Pomocí takových krabic jsou napájecí vedení distribuována do různých místností.
Výrobek je navržen tak, aby poskytoval spolehlivou izolaci konektorů elektrického vedení s hlavním napájecím kabelem. Rozvodné krabice jsou konstrukčně provedeny ve formě plastového pouzdra se speciálními otvory po stranách pro průchod vodičů a mají uzavírací víko.
Klasifikace
propojovací krabice jsou klasifikovány podle způsobu instalace:
- Pro skrytou linku dráty Krabice se používá v dutinách a otvorech k uspořádání kabelových spojů. Dráty jsou uloženy ve speciálních kanálech, skrytých pod omítkou a nejsou viditelné zvenčí. Po instalaci a připojení vodičů je kryt uzavřen a pokryt omítkou nebo tmelem.
- Pro vnější použití. Krabice je upevněna vně na povrchu stěny. K dispozici jsou také kabelové kanály pro instalaci elektrického vedení. Tato možnost se vyskytuje v kancelářských vedeních, stejně jako v komerčních organizacích a průmyslových závodech. V soukromé výstavbě je externí elektrické vedení častěji určeno pro technické místnosti. Vnější způsob pokládání vodičů je pohodlný, protože rychle najdete správné místo, kde jsou vodiče připojeny. Jedná se o optimální řešení pro místa s významným počtem spotřebitelů energie.
Tato klasifikace definuje pouze malou část znaků propojovacích krabic, ale je hlavní pro širokou škálu spotřebitelů. Kromě tohoto typu třídy existuje rozdělení podle účelu a stupně bezpečnosti spojovacích krabic. Tento způsob dělení je relevantní v prostorách zvláštního určení, dává maximální výběr produktů pro vytvoření bezpečnosti, ochranu elektrických zařízení před různými vlivy uvnitř budov a prostor.
Klasifikace podle typu ochrany, vlastností a účelu:
- Rozvodné krabice s běžnou ochranou. Používají se v průmyslových a bytových prostorách, slouží pro domácí použití, jsou opatřeny krytem bez těsnícího těsnění, otvory pro odvod drátu jsou provedeny s pryžovým těsněním.
- prachotěsný vzhled. Slouží pro instalaci v prašných místnostech. Chrání připojení vodičů před škodlivými účinky prachu a v důsledku toho fungování systému napájení.
- Vodotěsné boxy. V místnostech se zvýšenou vlhkostí vzduchu zajistěte ochranu spojů vodičů před vlhkostí a vodou pomocí pryžové pokládky na krytu.
- Ohnivzdorné provedení. Jejich použití je relevantní v prostorách s výbušnými a požárními (svařovacími) pracemi, s hořlavými plyny, kapalinami a látkami, s vysokými požadavky na bezpečnost. V ohnivzdorných krabicích jsou dráty namontovány pomocí speciálních upevňovacích prvků, držených speciálními svorkami.
Návrhové prvky
Krabice poskytují dobrou izolaci pro připojení elektroinstalace a proti negativním vlivům vnějších faktorů a přitom mají kompaktní tělo.
Mnoho spojovacích krabic se skládá z plastového pouzdra ve tvaru obdélníku nebo kruhu různých velikostí se speciálními otvory pro vodiče, které se do krabice zavedou.
Venkovní propojovací krabice jsou vyráběny s různými možnostmi montáže na povrch stěny nebo na jiné povrchy s:
- Vnější montážní otvory.
- Vnitřní montážní otvory.
- Fixace lana. Mají upevňovací prvky pro upevnění na kabelu.
Krabice pro vnitřní instalaci se liší od venkovních variant. Instalují se do dutých sádrokartonových konstrukcí nebo do stěny. Upevnění rozvodných skříní ve stěnách z betonu, cihel nebo pěnového betonu se provádí tmelem, maltou. Na vnější straně krabice jsou vytvořeny přídržné drážky pro spolehlivé upevnění.
Montáž do sádrokartonových příček se provádí šrouby do montážních otvorů na dně krabice, nebo speciálními příchytkami a prvky s konstrukčními rozpěrkami.

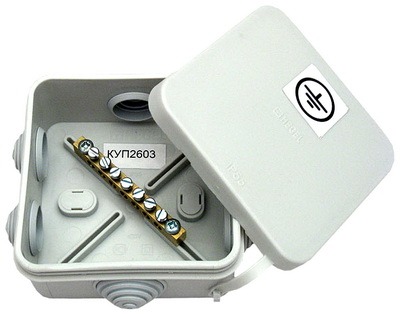

Kryt zakrývající tělo je upevněn šrouby nebo západkami. Krabice vnitřní verze mají zaklapávací víko, vnější verze má šroubovací víko. Některé typy odbočných krabic jsou vybaveny prvky pro použití uzemnění, vybavené vnitřní kovovou lištou s upevňovacími šrouby, kabelovou přípojkou a zemnícími otvory.
Vlastnosti a rozměry
Pro instalaci elektroinstalace je nutné zvolit odbočnou krabici, která by se dobře hodila pro instalaci na Vámi určené místo. Jeho vlastnosti musí odpovídat požadavkům a technickým podmínkám.
Nejčastěji jsou na spojovací krabice kladeny následující požadavky:
- Materiál výroby.
- Celkové rozměry a rozměry vnitřní části.
Velikosti hlavních spojovacích krabic a plastů mají mnoho rozdílů kvůli specifikacím výrobce. Většina možností velikosti kruhový tvar vyrobené z plastu pro venkovní a vnitřní instalaci mají:
- Průměr 65 mm, hloubka 40 mm, krytí IP55.
- 70 mm, hloubka – 50 mm.
- 80 mm, hloubka – 50 mm.
Tyto díly jsou vybaveny čtyřmi kabelovými vstupy s pryžovými zátkami, které kabelový vstup utěsňují. Víko je připevněno těsným usazením vnějšího průměru krabice.
Plastové krabice na dráty ve formě obdélníkové pouzdro Vyrábějí se se stupněm krytí IP55, rozměry stran obdélníku se vyrábějí v rozmezí od 43 do 380 mm, s hloubkou krabice od 35 do 120 mm.
Plastové spojovací krabice
Nejčastěji se k výrobě výrobků tohoto typu používají různé druhy plastů, jako jsou spojovací krabice. Plast má své výhody při výrobě spojovacích krabic:
- Nevede elektrický proud.
- Nízké náklady.
- Jednoduchost technologického řešení pro výrobu různých tvarů a velikostí.
- Jednoduchá možnost doplnění krabic pomocnými prvky z pryžových těsnění, montážních lišt, snadná montáž upevňovacích šroubů.
- Dlouhá životnost boxu je dána vlastností plastu (odolnost proti přirozenému zničení).
Kovové spojovací krabice
Při pokládce elektrických vodičů ve skladech, dílnách a jiných prostorách, které vyžadují nejen dobré upevnění vodičů, ale také ochranu před negativními výrobními faktory, je potřeba instalovat v provozu spojovací krabice se zlepšenými vlastnostmi.
V tomto případě se kov stává optimálním řešením pro výběr materiálu krabice. Kovové krabice se nejčastěji vyrábí ražením z ocelového plechu s dalším základním nátěrem a nátěrem. Upevnění krytu je vytvořeno pomocí šroubového spojení. Konstrukce těla krabice je vzduchotěsná pomocí těsnících pryžových těsnění v místech vstupu elektrického kabelu a pryžových těsnění pro víko.
Instalace rozvodné krabice
Spojovací krabice jsou potřebné v místech, kde je centrální elektrický kabel rozdělen na výstupní vedení pro spotřebitele. Při pokládce elektrických rozvodů jsou dle projektu zřízena určitá místa (odbočky) pro instalaci rozvodných skříní. Častěji se místa určují v blízkosti zárubní v rohu nebo ve vzdálenosti 30 cm od stropu.
Postup instalace pro kabelové propojovací krabice
- V místě vstupu centrálního kabelu do místnosti je namontována spojovací krabice, upevněná na připraveném místě.
- Elektrické odbočné vodiče pro spotřebitele pro různé účely jsou vloženy do těla krabice o 5-7 cm.
- Vodiče jsou označeny uvnitř těla krabice.
- V případě potřeby se na půdorysu vytvoří výkres schématu zapojení s uvedením čísel vodičů a prvků pokládky.
- Dráty jsou zkroucené.
- Zákruty drátů se nejčastěji izolují plastovými krytkami (PPE) nebo WAGO.
- Role jsou umístěny uvnitř těla krabice tak, aby bylo možné zavřít víko.
- Kryt na pouzdru je zavřený.
- Provádí se obložení stěn, čímž se spojovací krabice upevní tmelem nebo omítkou.
Vlastnosti drátového připojení
Instalace síťových přípojek elektrického vedení v konečném schématu napájecího systému se provádí podle připraveného schématu. Zatížení a tloušťka drátů se počítá během projektového období.
