Mnoho domácích řemeslníků již důkladně studovalo, jak vyrobit páječku vlastníma rukama a jak ji správně používat. Existuje mnoho možností pro výrobu nástrojů, můžete dokonce použít improvizované prostředky k jejich sestavení. Hlavní věc je vědět, jak zařízení funguje, a pochopit, k čemu je potřeba.

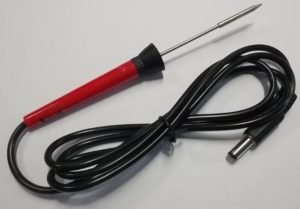

Nejobtížnější na výrobu doma je miniaturní a nízkoenergetická 12voltová páječka. Je však možné si to vyrobit vlastníma rukama, ale musíte mít odpovídající dovednosti a schopnosti.
Oblasti použití
Než se naučíte, jak vyrobit mini páječku, musíte pochopit, k čemu to je?. Takové zařízení pro domácí potřeby nebude nikdy zbytečné. Pomocí domácí 12voltové páječky můžete provést následující:
- Pájecí mikroobvody různých domácích spotřebičů.
- Opravy dílů mikrosluchátek.
- Provádíme opravy elektronických hodinek.
- Opravte nabíječky telefonů a další.
Takové zařízení je vyrobeno s předpokladem, že nebude napájeno přímo ze sítě, ale přes transformátor 220/12 voltů.
Co potřebujete k práci
Většinu materiálů a nástrojů nebude nutné dokupovat, protože domácí řemeslníci je s největší pravděpodobností najdou doma. Mezi pracovní materiály:
- měděný drát pro výrobu pájecí základny;
- cínová trubka pod pláštěm;
- nichromový drát;
- plastová rukojeť;
- měděná fólie;
- elektrický kabel s tepelně odolnou izolací;
- silikátové lepidlo;
- mastek pro výrobu elektroizolační hmoty.
Pokud není po ruce měděná fólie, lze ji nahradit fóliovaným laminátem ze skelných vláken, který se často používá při výrobě desek plošných spojů nebo obvodů. Ale pokud nejsou k dispozici, můžete si vše koupit ve specializovaném obchodě v průměru za 200 rublů. A abyste získali další list fólie, zahřejte laminát ze skelných vláken jednoduchou žehličkou a vytáhněte jej za roh, nejprve jej rozdělte na tenké desky a omotejte kolem kulaté tyče.
Klíčovým prvkem konstrukce je transformátor 220 až 12 voltů, přes který bude zařízení přijímat potřebnou energii ze sítě. Někdy se používá zařízení značky TVK-11OL, které lze vytáhnout ze starého trubkového televizoru.
Mezi požadované nástroje patří:
- kleště;
- kleštiny;
- pinzety;
- hadry;
- sporák (plynový nebo elektrický);
- desky nebo desky pro mytí lepidlem.
Proces montáže mini páječky
Měděný drát bude fungovat jako hrot pro minipáječku. Potřebujete pouze 50 mm. Na jedné straně jej naostřete do šikmého úhlu a okraje pocínujte. Tento hrot bude umístěn uvnitř topného tělesa.
pak vyrobit speciální elektroizolační hmotu:
- Smíchejte mastek a tekuté sklo (nebo silikátové lepidlo).
- Aby se vám hmota nelepila na ruce, naneste izolaci na válcovou plochu pinzetou a posypte ji mastkem.
Fólii srolujte do trubičky dlouhé cca 35 mm, která poslouží jako podklad pro topné těleso. Na jedné straně bude zpod ní vidět hrot páječky. Trubku zakryjte izolační pastou. Vlhkou nanesenou směs sušte nad sporákem, dokud úplně neztuhne. Poté na hotovou základnu naviňte spirálový nichromový drát o délce nejvýše 350 mm. Závity by měly být položeny opatrně co nejblíže k sobě a horní a spodní závity od 30 do 60 mm by měly být ponechány jako vodítka. Poté konstrukci opět zakryjte elektroizolační směsí a vysušte nad kamny.
Ohněte tyčový konec drátu zpět a pevně jej přitiskněte k povrchu trubky a poté znovu naneste hmotu. A teprve poté lze použít topný článek konstrukce.
Drát vyčnívající zpod topného tělesa musí být pokryty elektrickou izolací. Nezapomeňte zkontrolovat kvalitu své práce pokaždé, když ji použijete.
Když je základna zcela pokryta izolací, můžete sestavit samotnou minipáječku. Konce nichromového ohřívače jsou připojeny k rukojeti, za tímto účelem je vnitřní plastovou dutinou protažena elektrická šňůra v žáruvzdorné izolaci. Ujistěte se, že jste izolovali a vysušili exponovaná místa a na topidlo umístěte plechové ochranné pouzdro a připojte jej k rukojeti. Poté je zařízení připraveno k použití.

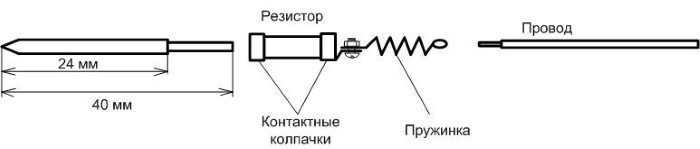

Domácí páječka z rezistoru
K výrobě různých nástrojů doma amatéři často používají nejrůznější improvizované prostředky. Páječka založená na rezistoru se snadno používá, je spolehlivá a jednoduchá.
Stejně jako v předchozím případě budete potřebovat měděný a ocelový drát a také oboustranné PCB. Kromě již dříve uvedených prvků budete potřebovat kuličkové pero do pouzdra a speciální odpor s odporem 5 až 10 ohmů.
Algoritmus akcí je následující:
- Odstraňte barvu z rezistoru skalpelem nebo brusným papírem. Musí být připojen k regulovanému zdroji energie.
- Když je rezistor důkladně očištěn od barvy, odstraňte jednu z jeho nohou a druhou použijte jako proudový vodič nebo upevňovací prvek.
- V části odporu, kde jste sundali nohu, vyvrtejte otvor o průměru 1 mm pro instalaci bodce.
- Otvor zahloubíme vrtákem o velkém průměru tak, aby se hrot páječky nedotýkal kalíšku.
- Nad zaoblením proveďte kruhový řez, abyste připevnili proudový vodič do hloubky dva až tři od tloušťky.
- Pro vodič si můžete vzít dobře pocínovanou pružinu, jejíž kroužek musí být pevně nasazen na šálku.

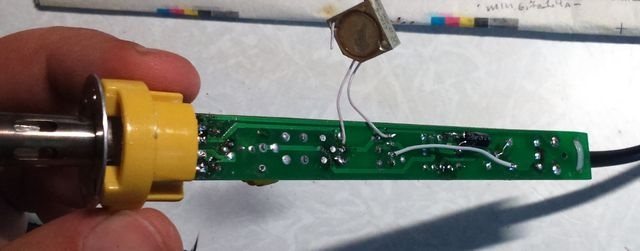

- Vyrobte desku z textolitu, která by měla mít širokou část pro pájení proudového vývodu a odvod tepla, dále průměrnou část pro tělo rukojeti a úzkou část pro elektroinstalaci a cambric.
Poté pokračujte k montáži konstrukce. Nasaďte přívod proudu z pružiny na přední misku a připájejte přívody proudu k textolitové desce. Nainstalujte žihadlo, nejprve jej oblečte do keramiky nebo slídy, aby nebyl přístup k proudu. Poté připájejte dráty k desce. Pro baterii se doporučuje použít nastavitelné zařízení.
Pokud jde o vlastnosti použití domácích minipáječek, jejich aplikace se neliší od továrních modelů. Jediná věc je, že můžete ušetřit své peníze. Díky takovým zařízením můžete samostatně provádět i miniaturní domácí pájecí práce.
U pájení elektronických obvodů je často třeba věnovat zvláštní pozornost ohřevu vývodů polovodičových prvků. Jsou velmi citlivé na teplotu.
Navíc někdy při ladění obvodu musíte pájet s připojeným napájením. V tomto případě je použití běžné páječky napájené ze sítě 220 voltů nebezpečné. Pro takové případy je lepší použít elektrickou páječku, která pracuje na napětí 12 voltů.
Základní vlastnosti
12voltová páječka může pracovat jak na AC, tak na DC.
Páječku fungující na stejnosměrný proud lze dokonce připojit k palubní síti vozidla, pokud její výkon nepřekročí vypočtený výkon elektroinstalace automobilu.
V prodeji je mnoho návrhů páječek, které používají nízké napětí. Rozlišují se podle povinného nápisu na těle a obalu.
Toto napětí musí být také uvedeno v technických specifikacích nářadí. Pokud máte nepotřebnou páječku na 220 voltů, můžete si vyrobit 12 voltovou sami.
Úprava staré páječky
Abyste mohli předělat standardní páječku, musíte ji rozebrat a vyjmout topné těleso. Místo toho musíte na slídový substrát navinout nichromovou nit o tloušťce 0,02-0,20 mm. Nit lze odstranit z jakéhokoli použitého elektrického spotřebiče, například fénu.
Délka vlákna se volí experimentálně v závislosti na tloušťce a požadovaném stupni ohřevu páječky. Při navíjení nitě musíte zajistit, aby se závity vzájemně nedotýkaly.
Pořadí práce je následující:
- po výběru délky drátu jsou závity upevněny pomocí nějakého tepelně odolného lepidla;
- Závit je na obou koncích připojen vodiči ke zdroji energie. Může to být 12voltový měnič, baterie elektrického nářadí nebo autobaterie;
- pouzdro nové 12V páječky je nutné sestavit a nebude se nijak lišit od předchozí.
Aby nedošlo k náhodnému připojení nástroje k síti 220 V, doporučuje se na rukojeti vytvořit chytlavý, jasně viditelný nápis – „12v“.

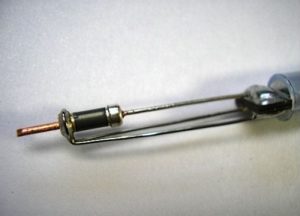

Z rezistoru
Můžete si vyrobit miniaturní domácí 12voltovou páječku pomocí pevných rezistorů s kovovým filmem, například 2 W MLT-2.
Pracují i při až 6-10násobném přetížení, takže je snadné z nich dostat výkon až 12-20 wattů. Značná část však bude promarněna výměnou tepla se vzduchem kvůli relativně velké ploše odporu. Pro výrobu potřebujete odpor s nominální hodnotou 24-27 ohmů.
Jeden z jeho poměrně silných vodičů bude sloužit jako hrot páječky, druhý jako kontakt pro napájecí vodič.
Pouzdro rezistoru v blízkosti kontaktního bodce musí být očištěno od barvy a pevně obaleno druhým napájecím vodičem. Pracovní okruh páječky je připraven.
Zbývá pouze umístit jej do pouzdra, které bude vhodné používat. K tomu se odpor obalí tepelně odolným tepelně izolačním materiálem, například skelným vláknem, a umístí se do plastové trubky vhodného průměru.
Použití auta
V moderních autech je málo takových součástek a dílů, které lze opravit samostatně, mimo garáž nebo dílnu. S největší pravděpodobností se může jednat o poškozené kabelové svazky v místě záhybů.
Takové poruchy lze snadno opravit přímo na silnici. Stačí odstranit přebytečnou izolaci a zkroutit vodiče a poté chránit zkroucení izolační páskou.
Elektroinstalace auta ale funguje ve velmi obtížných podmínkách. Zejména v zimě podléhá vibracím, častým změnám teploty a vlhkosti.
Za takových podmínek může dojít ke ztrátě kontaktu v zákrutu a při použití konvenčního jednovodičového elektrického obvodu může mít ztráta kontaktu nepředvídatelný vliv na chování vozidla.

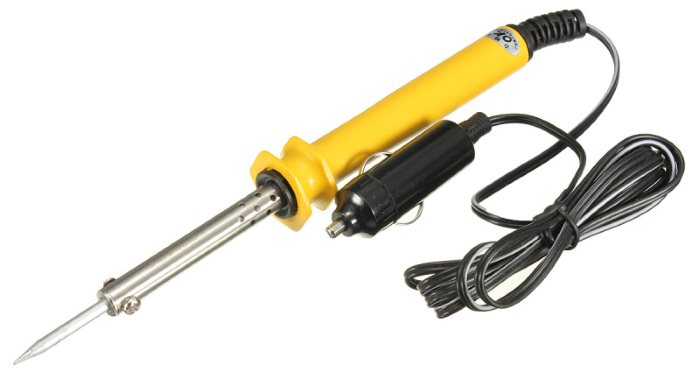

Aby se tomuto nežádoucímu jevu zabránilo, doporučuje se zkroucení připájet. K tomu budete potřebovat páječku do auta poháněnou zapalovačem.
Téměř všechny automobilové zapalovače cigaret jsou napájeny řadou vodičů dimenzovaných na proud až 15 A. To je docela dost pro připojení páječky s výkonem až 100 Wattů. A více pravděpodobně nebude potřeba. Samotný zapalovač cigaret je také přeměněn na zásuvku. Ukazuje se, že jde o miniaturní infračervený vysoušeč vlasů.
U starších vozidel může být nutné pájení k opravě montážních bloků relé a pojistek nebo k připájení svorek k vodičům, které byly během používání přerušeny.
