Olovnice se používá k určení rovnoměrnosti nebo přítomnosti odchylek ve vertikální rovině (stěna, skříň, obraz atd.).
Při provádění jakýchkoliv stavebních činností je důležité jednoznačně provést všechna měření, správné umístění různých prvků a jejich vzájemný vztah.
A aby byla všechna měření provedena správně, existuje mnoho speciálních zařízení, které takové manipulace značně zjednodušují.
Jedním z těchto nástrojů je olovnice.
Zařízení a vlastnosti
Konstrukce běžné olovnice se skládá ze závaží, které má tvar válce se špičatým koncem (vizuálně předmět připomíná podlouhlou kulku) a šňůry připevněné ke středu základny závaží.
Pomocí tohoto zařízení můžete rychle zkontrolovat svislost různých povrchů nebo budov a v případě potřeby označit svislé čáry na stěně nebo jiné krytině.
Cena olovnic je více než přijatelná.
Takový produkt si můžete koupit v průměru za 100 rublů.
Je však třeba zvážit, že modernější modely vybavené dalšími funkcemi se budou výrazně lišit od deklarovaných nákladů.
Materiál
K výrobě standardní olovnice se šňůrou se běžně používají následující prvky:
- tělo závaží – ocelová hlava s polyamidovou vložkou / pozinkovaná ocel;
- pásy – vyrobené z hliníkových plechů (třídy AD nebo AD-1, ne více než 2 mm silné.);
- krajka – šňůra vyrobená z chlórových / kapronových vláken.
Tyto materiály poskytují dostatečnou strukturální pevnost, ale pokud si nástroj vyrobíte sami, můžete je nahradit improvizovanými nástroji, které mají podobné vlastnosti.
Rozměry a hmotnost
V závislosti na použitém materiálu a výrobci se může hmotnost válce a délka šňůry mírně lišit.
Průměrná hmotnost jednoduché šňůrové olovnice je 200 – 250 gr. A délka v narovnaném stavu se pohybuje od 5 do 8 metrů.
Typy olovnic a jejich účel
Olovnice je nepostradatelným nástrojem pro téměř jakýkoli typ instalačních prací.
Kromě obvyklé šňůrové olovnice jsou produkty rozděleny do následujících typů:

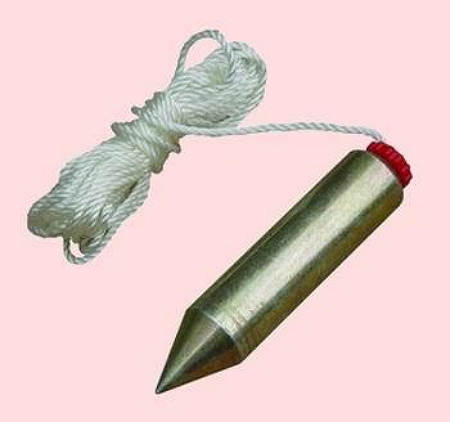

Klasická olovnice
Skládá se z kovového polotovaru a šňůry, jednou z odrůd takové olovnice je magnetická olovnice.
Magnetická verze se vyznačuje tím, že má zabudovaný magnet, díky kterému lze nářadí upevnit na jakýkoli kovový povrch.

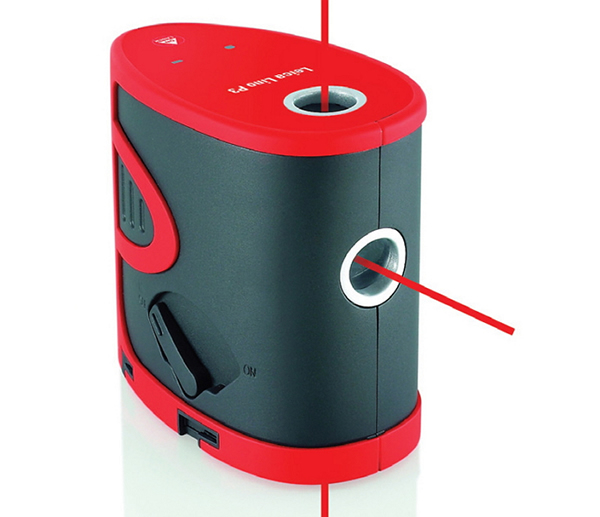

Laserová olovnice
Tento produkt má malé rozměry, design položky se může lišit v závislosti na výrobci.
Zařízení může být napájeno vyjímatelnou baterií nebo jednoduchými bateriemi.
Když je zařízení zapnuto, systém nezávisle promítá laserové body na stěny, podlahu a strop.
Určení rozdílů úrovní není obtížné, protože obvykle jsou všechny indikátory zobrazeny na malé olovnici.
Pokud chybí, na měřených plochách se zobrazí speciální čáry, jejich zkreslení indikuje přítomnost nesrovnalostí.
Tento typ zařízení se snadno používá.
Moderní modely navíc kombinují několik funkcí současně – optické systémy měří vertikály, horizontály a úhly.
Jako alternativa k takové olovnici – konvenční laserové ukazovátko.
Elektronická olovnice
Jde o speciální aplikaci, která se instaluje do chytrého telefonu založeného na systému Android.
Použití takového programu je velmi pohodlné.
Po položení telefonu na zkoumanou plochu se na displeji zobrazí indikátory úhlů odchylky a jejich směr.
Domácí olovnice
Takový produkt má nejvíce zjednodušený design.
Ve vzhledu je to obyčejná matice nebo jakýkoli jiný předmět, na jehož konci je přivázána silná nit / lano.
Co potřebujete vědět o olovnici
Pomocí libovolného typu olovnice můžete rychle identifikovat případné nesrovnalosti při stavbě nebo instalaci svislých ploch/objektů.
Tento nástroj se používá vždy, když:
- řemeslná výroba nábytku;
- montáž okenních a dveřních systémů;
- montáž bednění / základů;
- výstavba zděných budov, srubových domů;
- pokládání dlaždic;
- zarovnání obrázku atd.
To je důvod, proč mnoho stavitelů vždy raději kontroluje hodnoty zařízení a často je instaluje na trvalé místo, aby je během procesu reprodukce mohli rychle použít k zamýšlenému účelu.
Jak používat olovnici
Pro správné provádění všech měřicích činností při práci se zařízením je třeba dodržovat určitý algoritmus.
V opačném případě je vysoká pravděpodobnost získání nesprávných výsledků, což výrazně ovlivní celkový postup práce.
Při použití standardní olovnice se šňůrou se měřící opatření provádějí následovně:
- konec tkaničky musí být upevněn v horním bodě měřené roviny (někdy je konec lana navíc vybaven speciální podložkou pro snadné použití zařízení);
- snižte zátěž a počkejte, až se usadí na určité úrovni;
- poté můžete získané ukazatele porovnat, a pokud se liší, identifikovat možné nepřesnosti.
Pokud se stavební práce provádějí venku za větrného počasí, stačí pro zajištění nákladu v jednom místě pouze nahradit malou nádobu s vodou pod ním.
Základní pravidla
Při práci s olovnicí neexistují žádná zvláštní doporučení.
Jediné, co je třeba vzít v úvahu, je odsazení 2 – 3 cm od měřeného povrchu.
V žádném případě byste neměli měřit roviny blízko svislé roviny, protože výsledky testu budou zkreslené.
Pokud jsou zjištěny nepravidelnosti, například při pokládce cihlových stěn nebo instalaci dveří, je nutné porovnat vzdálenost od objektu k zařízení ne v jednom bodě, ale po celé délce.
Pokud používáte laserovou nebo elektrickou olovnici, měla by být měření prováděna přesně v souladu s pokyny.
Jak udělat olovnici vlastníma rukama
Pokud jsou instalační práce v plném proudu a potřebujete urychleně nastavit nebo zkontrolovat vertikalitu, není nutné trávit čas navíc a bezhlavě běžet do obchodu.
Jednoduchou olovnici lze rychle a bez námahy provést svépomocí.
Zpočátku byste se měli rozhodnout pro požadovanou velikost produktu.
Pokud chcete srovnat plochu, která není velká, musíte najít silnou metrovou krajku.
Jako závaží se docela hodí obyčejný ořech nebo prázdná lahvička od parfému.
Pokud se práce provádějí v otevřených podmínkách a je nutné nastavit svislé polohy, například při stavbě cihlové zdi, pak je zapotřebí větší olovnice.
Proto je lepší vzít si naplněnou plastovou láhev na náklad a silnou šňůru na zavěšení.
V každém případě byste měli lano přivázat k vybranému platinu, poté můžete vyrobenou konstrukci použít k zamýšlenému účelu.
Vezměte prosím na vědomí, že při práci s podomácku vyrobeným nástrojem je nutné z měřeného povrchu udělat malou odrážku (alespoň 2–3 cm), aby bylo možné získat přesné údaje.
Plumb Hodnocení
Nejoblíbenější olovnice jsou domácí nebo běžné kabelové modely.
S určitou dovedností nebude těžké udělat měřící postupy.
Pokud má však uživatel minimální konstrukční dovednosti, mohou při upevnění hmotnosti nastat určité potíže.
Ale přesto je to dnes nejdostupnější varianta, takže zkušení stavitelé raději používají právě takové typy olovnic.
Druhé místo v oblíbenosti zaujímají laserové olovnice.
Tento typ nástroje se snadno používá a má další možnosti.
Ale takové zařízení je poměrně drahé, takže málokdo je ochotný vynaložit vysoké náklady, pokud existuje levný, ne-li zcela bezplatný analog.
Laserové olovnice Eubon-PB01, Spectra, Bosh a DeWalt se dobře osvědčily.
Mezní přesnost těchto modelů je 0 mm.
Přestože se elektronické olovnice snadno používají, odborníci ne vždy důvěřují indikátorům takových programů.
Jaké typy stavebních olovnic se šňůrou, jak to udělat sami a jak ji správně používat? Přehled + Video
K čemu slouží a jak se používá? Jedná se o speciální zařízení, pomocí kterého můžete přesně určit a zkontrolovat vertikální rovinu nebo čáru.
Jedná se o jednoduché zařízení, což je závaží umístěné na konci šňůry. Proto se její jiný název jmenuje šňůrová olovnice, lid také nazývá šňůru a krajku. Často se dodává se zařízením, které usnadňuje montáž na zeď. Tento jednoduchý nástroj určuje svislost konstrukcí, stěn a budov.
Pomocí zařízení můžete nakreslit čáru na stěnu přísně vodorovnou s podlahou. Náklady na zařízení jsou malé a pohybují se od několika stovek rublů. Poměrně široký rozsah cen je vysvětlen zařízením, které může být elementárně jednoduché, nebo může mít další zařízení.
- 1 Jednoduchá olovnice: zařízení
- 2 Stavební olovnice se šňůrou – jak používat? 2.1 Konstrukce magnetické olovnice
- 2.2 Laserová konstrukce olovnice 2.2.1 Elektronická olovnice
- 2.2.2 Je možné provést stavební vodováhu svépomocí?
Konstrukce olovnice se šňůrou
Stavební olovnice se šňůrou je malé kovové závaží na dlouhém laně. Součástí tohoto zařízení je přídavný držák pro pevné upevnění na tvrdém povrchu. Tento nástroj je určen k určení vertikální roviny stěn a jakýchkoli budov.
Díky tomuto zařízení je možné udělat rovnoměrnou vertikální nebo horizontální čáru vzhledem ke stropu. Často se používá v počátečních fázích výstavby obytné budovy. Zajišťuje rovnoměrné pokládání stavebního materiálu.
Výrobek má nízkou cenu, díky čemuž je dostupný pro každého spotřebitele. Takové zařízení můžete vyrobit sami pomocí improvizovaných materiálů.
Vlastnosti
Spolu se stavební bublinkovou vodováhou patří olovnice k zařízením, bez kterých se neobejdou téměř všechny základní stavební práce. Seznam některých operací:
- kontrola přímosti a svislosti stěn;
- kontrola správné montáže nábytku a domácích spotřebičů;
- vyrovnání zdiva.
Závaží zavěšené na niti je postupně aplikováno ze dvou stran, přičemž se kontroluje vzdálenost k lanku po celé jeho délce. Musí to být všude stejné. Kontrola vzdálenosti se provádí v několika různých bodech. Stejným principem se kontroluje svislost povrchů postavených z kulatiny nebo dřeva. V případě použití nezaoblených prvků je třeba vzít v úvahu rozdíl mezi rozměry korunek.
Přes veškerou praktičnost a jednoduchost zařízení má značnou nevýhodu. Vzhledem k tomu, že stavební manipulace se často provádějí na ulici, poryvy větru neumožňují upevnění zařízení. Problém vyřešíte velmi jednoduše tak, že náklad nejprve spustíte do nádoby s vodou. Mírný vítr v tomto případě nebude zvláštní překážkou.
Princip činnosti
Olovnice se šňůrou se skládá z následujících částí. Tyto zahrnují:
- hlava;
- bydlení;
- dlouhé lano nebo tlustá nit;
- prkno.
Princip fungování tohoto zařízení je poměrně jednoduchý. Kovové závaží poskytuje potřebnou gravitaci. Hmotnost a značka modelu jsou uvedeny na povrchu pouzdra. Během pracovního procesu se lano napíná vlivem těžké základny. Díky tomu se na rovině vytvoří svislá čára.
Pro dosažení extrémní přesnosti v procesu definování vodítek se doporučuje zaoblit konec železné části. K tomu použijte pilník nebo brusný papír s vysokou abrazivitou.
Laserové úpravy
Vertikální polohu zkoumaného povrchu lze kontrolovat laserovými olovnicemi. Nejjednodušším zástupcem této kategorie je ukazatel. Vyrábí se jako klíčenka s laserovým indikátorem cíle. Takových zařízení zaměřených výhradně na stavební práce zase tolik není. Jednou z úprav je kovové pouzdro, na jehož čepu je přímo ukazatel.
Svítidlo generuje body na podlaze a stropě. Proces vyrovnávání probíhá automaticky pomocí speciálního mechanismu, nejasně připomínajícího obdobu olovnice. Známí výrobci na stavebním trhu nabízejí zařízení s dosahem až 30 metrů. Jsou vysoce přesné, bateriové a poměrně drahé.
Na trzích jsou široce nabízeny levné výrobky od málo známých společností a řemeslné verze. Takový přístroj vyžaduje kontrolní kontrolu spolehlivými referenčními přístroji. Jednou z konstrukčních možností je plastové pouzdro s LED umístěnou uvnitř a samonivelačním systémem, který reaguje na určitou míru vychýlení v horizontální rovině.
Jak používat design?
Jak používat olovnici? Pomocí tohoto zařízení je možné identifikovat všechny chyby na povrchu stěn a podlah. Pro určení svislice se doporučuje upevnit ji v nejvyšším bodě budovy.
Některé modely mají podložku. Jeho průměr se rovná velikosti kovového válce. Podložka se přiloží na svislou rovinu a drží se, dokud se válec nepřestane pohybovat. V tomto bodě jsou zaznamenány chyby a vodítka.
V procesu omítání stěn je tento nástroj upevněn v oblasti stropu. Během pracovního postupu musí být ve svislé poloze. Díky němu je možné regulovat tloušťku nanášené vrstvy. Odstraňuje se po úplném vysušení stavební kompozice.
Co je to úroveň budovy a jak s ní pracovat
Téměř jsme se přiblížili druhému nástroji, který se nazývá úroveň budovy. Toto je ideální pravítko s vodními bublinami.
Opřeme naši hladinu (pravítko s bublinami) o hlavy samořezných šroubů, které jsme předtím zašroubovali do zdi podél olovnice:
| Při čtení mého blogu pravděpodobně provádíte opravy. Přidat do záložek tato stránka. Zde se nacházejí všechny užitečné obchody pro domácí kutily. |
Pokud se chystáte omítnout stěny sami, pak budete určitě potřebovat úroveň budovy! Kupte si nebo si půjčte od přátel level dlouhý 2 metry. Dávejte pozor na bublinu, která je v horní části pravítka. Pojďme se na to podívat blíže:
Bublina by měla být jasně uprostřed okrajů. Pokud ano, pak je vaše úroveň ve skvělé kondici. Mimochodem, takto se kontroluje hladina. Bylo by však hezké to okamžitě zkontrolovat ve 2 rozměrech: vertikální a horizontální. Podrobně si o tom můžete přečíst v článku: Jak zkontrolovat úroveň budovy. Pokud jste upravili uzávěry samořezných šroubů podél olovnice a opatrně o ně opřeli hladinu a zároveň je bublina jasně uprostřed, pak je vše v pořádku, můžete s tím dále pracovat úroveň.
| Pokud je bublina daleko od hranic vlevo nebo vpravo, pak rychle změňte tuto úroveň na jinou, v případě nákupu v obchodě. Není nic horšího, než začít dělat precizní práci s levelem dolů. Bude velkým zklamáním, že strávíte spoustu času a úsilí, uděláte to, čemu se říká všechno jeden po druhém, a zároveň získáte pokřivený výsledek! V katalogu vlevo najdete vhodné hladiny, olovnice a další měřicí nástroje. |
No, pokud vaše úroveň “neleží”, pak máte vždy v rukou kolmici. Nyní, abyste zkontrolovali, zda něco stojí svisle, jednoduše opřete rovinu hladiny o rovinu zkoumaného předmětu a podívejte se za bublinu. Pokud je bublina uprostřed, pak objekt stojí vzpřímeně!
To vše jsem řekl za tím účelem, že dále v následujících článcích začneme umisťovat majáky pomocí úrovně a olovnice, což znamená, že byste měli mít představu, jak se to dělá!
Vřele doporučuji zacvičit si na své křivce a ještě nezpracované stěně a zkusit si nastavit jednu vertikálu a zároveň si zkontrolovat úroveň. Příští článek bude věnován upevnění sádrové sítě na zeď a poté položíme první maják. Méně pohodlné bude umístit jej na mřížku, proto si nacvičte nastavení svislice jen na holou a zakřivenou stěnu.
Zajímalo by mě, jestli se někdo ze zkušených řemeslníků obejde bez olovnice?
Na závěr
I přes vývoj pokroku zůstávají domácí nebo klasické olovnice nejoblíbenějšími zástupci ve své kategorii. Jsou designově jednoduché. S trochou zkušeností a dovedností jej lze použít k získání přesných údajů bez vynaložení spousty práce a peněz. Ale pro začátečníky, bez dohledu odborníka, se nedoporučuje používat takové zařízení, protože existuje vysoká pravděpodobnost chyb. To platí zejména při výstavbě rozsáhlých staveb.
Druhým nejoblíbenějším zařízením pro měření vertikální polohy povrchu jsou laserové modifikace. Co je olovnice v tomto provedení, je diskutováno výše. Z výše uvedeného vyplývá, že jeho význam je způsoben jednoduchým principem činnosti.
Přes všechny výhody není každý připraven zaplatit cenu, kterou takové verze mají. Stojí za zmínku, že chyba těchto zařízení je pouze 0,4 mm a jejich výrobou se zabývají známé značky, včetně Bosch, Spectra, Dewalt, Ebon. Na závěr pár slov k elektronickým aplikacím: jsou snadno použitelné, ale ne všichni odborníci jim mají tendenci věřit.
Olovnice je zařízení, které se skládá z libovolné tenké šňůry a malého závaží na konci. S jeho pomocí můžete snadno určit vertikálu. Často je to nutné při provádění mnoha stavebních nebo opravárenských prací.
Obecný princip zařízení zařízení
Toto zařízení lze použít při provádění následujících prací: vyrovnání stěn, zdiva, instalace regálů nebo stožárů a podobně. Princip fungování je jednoduchý: vše, co je potřeba, je vidět díky těžišti, jehož roli hraje zátěž, při provozu tahá za šňůru a ukazuje jim přesný vertikální směr.

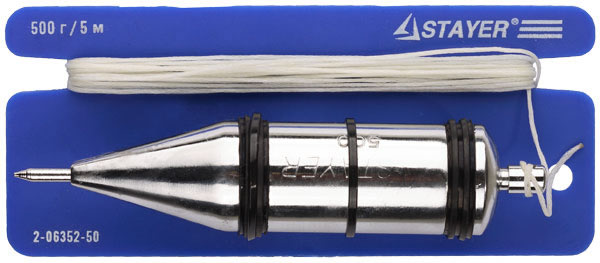

Při výrobě těchto zařízení existují určité normy. Obvykle se skládají z těla, vložky, hlavy, šňůry, popruhu. Pro výrobu těla, stejně jako hlavy, se bere ocel jakékoli odolné třídy a pro vložky lze použít polyamid. Na lamely se docela hodí hliníkový plech značky ADO nebo AD-1. Jejich tloušťka by neměla přesáhnout 1,5 nebo 2 mm. V poslední době se používají i jiné druhy hliníku.
Aby takový nástroj fungoval přesněji, jsou ostré hrany lamel mírně otupené. Pro šňůry se používají vlákna nylonová nebo chlórová, při stočení do šňůry může být jejich průměr od 1,8 do 3 mm. V poslední době se pro šňůry používají jiné materiály, hlavní je, že jsou odolné a spolehlivé. Samozřejmě je snadné uhodnout, že si můžete vyrobit zjednodušenou verzi takového zařízení sami, pak jsou materiály samozřejmě převzaty z těch, které jsou na farmě, bez jakýchkoli zvláštních ozdob.
Magnet: pro nastavení vertikály na staveništi

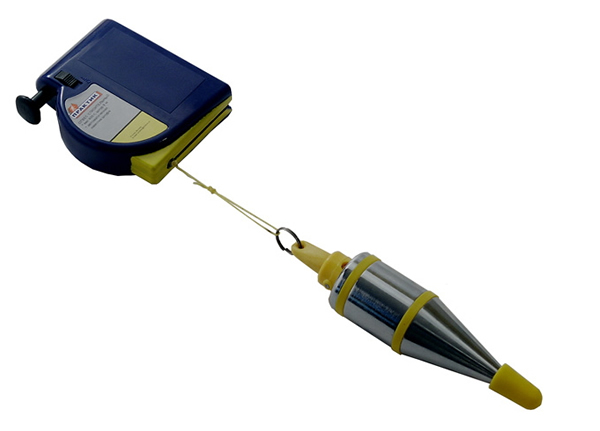

Takové nástroje se dodávají v různých typech, nejoblíbenější jsou šňůrové a magnetické olovnice. V poslední době existují i taková zařízení, jako jsou specializované konstrukční, elektronické, lakovací, laserové, kuželové. Modely budov lze snadno přiřadit k jednoduchým a zároveň spolehlivým měřicím přístrojům. Častěji jsou to kovový válec, na jehož konci je ocelový kužel a to vše je zavěšeno na pevné šňůře.
Horní část na kovovém válci má otvor se závitem, do kterého je zašroubován šroub. Šňůrou se do samotného otvoru vloží šňůra, ale na straně hlavy se udělá uzel pro pevnost. Svorník je zašroubován do samotné základny nebo do těla a tam je také navlečeno lano. Nejdůležitější věcí v tomto designu je, že horní část je na ose válce, což je kalibrováno ve výrobě, i když nebude zbytečné to před použitím zkontrolovat. Někdy je zařízení vyrobeno zcela ve formě kužele, pak říkají, že olovnice je kuželová, i když její tvar neovlivňuje provoz.
Elektronická verze zařízení
Elektronické modely se stále zřídka nacházejí v samostatné formě. Často je lze nalézt jako aplikaci pro chytré telefony (například iPhone) nebo jiná elektronická zařízení. Ale pro specialisty a řemeslníky je to dobrý pomocník. Název jedné takové aplikace, přeložený do ruštiny, neznamená nic jiného než „tesař s rukama“. Nenahradí skutečný nástroj, ale poskytne pomoc při provádění některých prací. S ním můžete vždy při dokončování zkontrolovat rovnost stěn nebo zkontrolovat, jak stojí tyč nebo stojan. Toto zařízení nezabere mnoho místa a je vždy po ruce.
Ale není vůbec těžké pochopit, jak správně používat olovnici při pokládce, zvláště když nám gadgety již dlouho pomáhají v mnoha věcech. Na šňůře je na obrazovce virtuální závaží, které stínem ukazuje souřadnice virtuálního systému. Aby byly odečty co nejpřesnější, je v pravém rohu speciální schéma „pohled shora“ a tam červená tečka označuje odchylku od svislé osy. Odchylku lze vidět ve stupních, jak horizontálně, tak vertikálně, to znamená podél rovin X a Y. Pomocí ovládacích tlačítek můžete opravit všechny indikátory a po dokončení práce se vrátit do původní polohy.
Často je tam místo závaží bublina, ukazuje i míru prohnutí stěny nebo jiného povrchu.
Kuželové, laserové a lakové modely

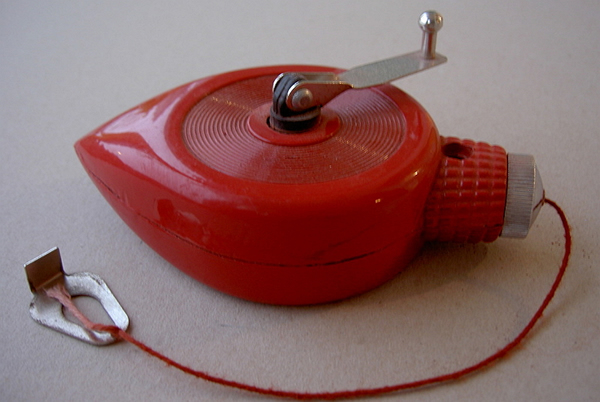

Pro dokončovací práce používají specialisté speciální možnost malování. S ním můžete dobře vyrovnat povrch stěny cementovou maltou nebo tmelem. Zařízení tohoto typu je určeno pro ovládání svislých ploch a pro značení. Tento nástroj je vhodný v tom, že jeho hrot se může vždy zasunout dovnitř, což znamená, že během provozu se sníží počet zranění. Tato vlastnost také pomáhá chránit nástroj před poškozením při pádech. Takový nástroj je vyroben z pletené šňůry, což znamená, že během provozu sníží rotaci hrotu. Často se tyto modely prodávají se speciálními elastickými podložkami, které pomáhají chránit povrch před mechanickým poškozením.

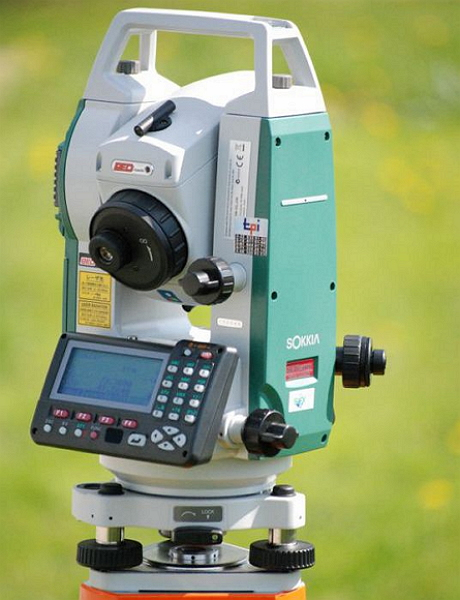

Laserová olovnice neexistuje tak dávno, obvykle se používá, pokud je požadováno co nejpřesnější vyrovnání povrchu.. Jeho výhodou je, že je zcela vodotěsný a navíc se může otáčet o 360 stupňů kolem své osy, takže je schopen podat velmi přesný výsledek. Komunikuje dvě vodicí linie najednou. Principem jeho fungování je vybudování laserové čáry, která se sama automaticky vyrovnává, a to nejen podél horizontálních, ale i vertikálních linií. Hlavní nevýhodou této možnosti je její cena, která je velmi vysoká.

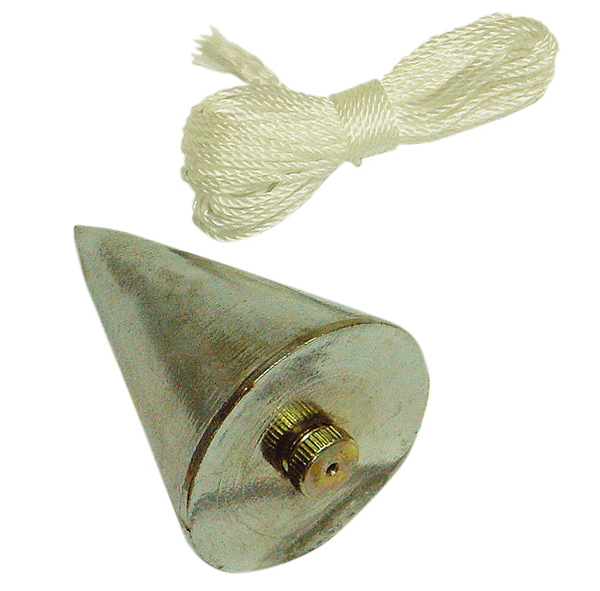

Kuželový typ takového nástroje patří k obvyklé konstrukci. S ním můžete vždy zkontrolovat svislé čáry při jakýchkoli stavebních pracích, včetně malování. Jeho výhodou je, že je vyroben z odolné legované oceli a navíc se speciálním pozinkovaným povrchem. Toto zařízení se nejsnáze používá. Jeho hrot je upevněn na husté pletené šňůře, což snižuje počet rotací kolem osy během provozu, a tím usnadňuje práci.

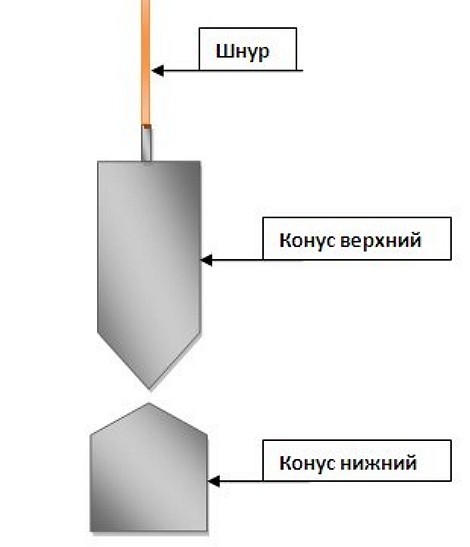

Jak vyrobit olovnici z improvizovaných materiálů?
Když začnete s rekonstrukcí domu, musíte se ujistit, že máte na prvním místě všechny potřebné nástroje. Pokud najednou nebylo po ruce žádné speciální zařízení pro nalezení vertikály, není třeba zoufat, ale můžete to rychle udělat sami. A často se při opravě stane, že není čas běhat po obchodech. A pokud potřebujete vyrovnat jakýkoli povrch, pak je docela možné použít domácí variantu, můžete ji vyrobit z čehokoli. Pojďme se společně naučit, jak vyrobit malovat olovnici.
Nejdůležitější je tedy najít silnou šňůru. Jakákoli těžká matice je užitečná jako zátěž. Šňůru odstřihneme asi metr a pevně svážeme matici – nástroj je připraven, zbytek udělá gravitace. Hlavní věc je během provozu pevně držet a zajistit, aby se matice neotáčela v různých směrech. Pokud potřebujete vyrovnat malou plochu a přesnost práce nemusí být velká, lze jako zátěž použít jakýkoli parfémový flakon. Hlavní věcí při práci s takovou variantou nástroje je, že je umístěn v určité vzdálenosti od povrchu, takže s ním není žádný kontakt.
Pokud se stavební práce odehrávají v příměstské oblasti, kde je třeba provést zdivo, a není zde nic pro nastavení svislé polohy, ale stěna musí být rovná, pak je také vhodná plastová láhev pod kapalinou. Místo šňůry můžete použít obyčejnou prádelní šňůru. Chcete-li to provést, odřízněte požadovanou délku a přivažte ke špičce láhev naplněnou vodou. Ideální možností by bylo použití těžkých kovových dílů místo láhve.
