Výhody a vlastnosti zásuvek s dálkovým ovládáním

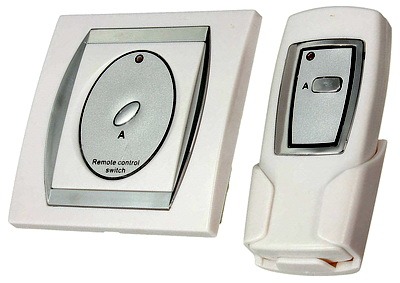

Dálkové vypínače a zásuvky jsou elektrické výrobky sloužící ke spínání a ovládání svítidel a jiných domácích spotřebičů bezkontaktním způsobem. Taková elektronická zařízení přitahují pozornost většiny zainteresovaných uživatelů svou všestranností a širokou funkčností.

Některé produkty (zejména „chytré“ zásuvky) umožňují naprogramovat čas připojení domácích spotřebičů ke stávajícímu zdroji 220 V. Než přistoupíte k jejich instalaci ve svém bytě, bude užitečné, aby se každý uživatel seznámil s stávající typy těchto zařízení, jejich konstrukce a hlavní technické vlastnosti .

Jak fungují dálkové spínače a zásuvky

Skládají se z následujících hlavních částí:

• Přijímač řídícího signálu.
• Dekodér a převodník příkazových impulsů.
• Výkonný (spínací) modul na klíčových tranzistorech nebo na e/magnetických relé.
• Dálkové ovládání (dálkové ovládání), na dálku ovládající zapínání a vypínání osvětlovacího zařízení nebo jakékoli jiné zátěže.

Podobné moduly a uzly jsou umístěny v těle dálkově ovládané zásuvky, jen s tím rozdílem, že výkonná část má složitější zařízení. Součástí je vidlice pro připojení k síti 220 V a vypínač nebo relé spínané podle předem zadaného programu.

Pomocí časovače zabudovaného v takové zásuvce se doba napájení připojeného spotřebiče nastavuje tlačítky na předním panelu výrobku. Vzhledem k možnosti programově nastavit dobu připojení a odpojení zátěže se k jejich ovládání většinou nepoužívá dálkové ovládání.

Princip fungování “chytrých” zásuvek a dálkových spínačů

Principem činnosti je možnost dálkového ovládání zapínání a vypínání světla a také přívod proudu do předem připojené zátěže. To znamená, že s jejich pomocí můžete na dálku distribuovat výkon domácí sítě předem vybraným jednotlivým spotřebitelům.

Vícekanálové dálkové spínače ovládané standardním dálkovým ovladačem fungují následovně:

• Po zadání příkazového kódu na dálkovém ovladači je signál odeslán prostřednictvím rádia do přijímacího zařízení ovládaného zařízení.
• Tam je rozpoznán a přiveden ve formě impulsů do dekodéru signálu.
• Poté příkaz pro zapnutí / vypnutí elektrického vedení iluminátoru nebo jakéhokoli jiného užitečného zatížení prochází vybraným kanálem.

U jednokanálových zařízení je princip činnosti naprosto stejný, jen s tím rozdílem, že povelový signál v tomto případě prochází po jedné lince.

Zařízení ovládaná internetem fungují na stejném principu. V tomto případě WI-FI adaptér funguje jako přijímač řídicího signálu.

Různé dálkové spínače a chytré zásuvky

Dálkové vypínače a chytré zásuvky se liší v následujících hlavních vlastnostech:

• Pořadí a místo instalace v místnosti.
• Metody a kontroly.
• Počet spínaných skupin v jednom zařízení (počet připojených linek se zátěží).

Způsob a místo instalace řízených zařízení

Na tomto základě jsou dálkové spínače a zásuvky rozděleny do dvou typů: venkovní zařízení (režie) a produkty uzavřeného typu. Horní spínače jsou namontovány na speciální podložce z nevodivého materiálu a spínaný vodič je odstraněn ze stěny a připojen k jejich svorkám. Spínače uzavřeného typu se instalují do speciálních výklenků předem připravených ve stěně pomocí elektrické vrtačky s tryskou typu „korunka“. Jejich tvar a velikost jsou plně v souladu se stejnými parametry pro tělo namontovaného zařízení.

Dálkově ovládané zásuvky jsou adaptéry nebo přechodové moduly, které se jednoduše zasunou do zásuvek stávající zásuvky v bytě. Mezi spotřebiteli jsou velmi žádané a zcela vytlačeny z trhu výrobky, které jsou namontovány v tloušťce stěny (skrytý design). Do zásuvek adaptéru lze snadno připojit jakýkoli domácí spotřebič a zařízení ovládaná přes WI-FI kanál.

Způsob ovládání

Podle této funkce jsou všechny stávající dálkové spínače a zásuvky rozděleny do následujících typů:

• Produkty ovládané dálkovým ovládáním.
• Zásuvky a přepínače ovládané přes WI-FI kanál.
• Rádiem ovládaná zařízení.

V prvním případě se zapínání a vypínání iluminátorů provádí pomocí dálkového ovládání. Druhá možnost umožňuje ovládat domácí spotřebiče příkazy přijatými přes internet. Rádiový kanál je organizován podle standardních schémat a pracuje na frekvencích povolených pro použití.

Počet řízených spínacích skupin

Na tomto základě jsou všechny stávající spínače a zásuvky rozděleny na produkty, ve kterých je spínána pouze jedna skupina výkonných kontaktů nebo několik (obvykle ne více než tři nebo čtyři).

Zařízení druhého typu jsou žádaná v případech, kdy je k jednomu spínači připojeno několik, například lampy, najednou. A pro zásuvky tento indikátor znamená přítomnost dvou nebo tří zásuvek na jednom zařízení pro připojení několika domácích spotřebičů najednou.

Výhody a nevýhody dálkově ovládaných vypínačů a zásuvek

Dálkové spínače a zásuvky mají následující nepopiratelné výhody:

• Pokud jsou přítomny, uživatel je osvobozen od potřeby rozptylovat se od svého studia a důležitých záležitostí.
• Použití řízených vypínačů a „chytrých“ zásuvek v domácnosti umožňuje ušetřit na spotřebě elektrické energie.
• Při umístění takových zařízení v bytě je možné ovládat několik skupin světelných zařízení najednou.
• Po instalaci dálkově ovládané zásuvky je okamžik zapnutí / vypnutí domácích spotřebičů nastaven jednoduchou sadou čísel na předním panelu.

V případě rádiového ovládání můžete zapnout požadovanou zátěž (například kotel nebo topný kotel) ve značné vzdálenosti od domova.

Pokud je k dispozici funkce ovládání přes internet, uživatel bude moci regulovat (např. úroveň vlhkosti ve vlastním skleníku nebo skleníku) a přitom bude úplně v jiném městě.

Nevýhody těchto zařízení zahrnují jejich vysokou cenu a složitost elektronického obvodu. Dálkově ovládané produkty kvůli tomu často selhávají a často je třeba je opravit nebo úplně vyměnit. Další nevýhodou dálkově ovládaných zařízení je nutnost použití vestavěné baterie, která dodává proud do celého elektronického obvodu.

Montážní funkce

Dálkové spínače a “chytré” zásuvky se montují docela jednoduše. Chcete-li nainstalovat režijní pohledy, budete muset provést následující povinné operace:

• Nejprve se nainstaluje dřevěný nebo plastový podklad a upevní se na hmoždinky v místě elektrického výrobku.
• Poté se tělo dálkově ovládaného spínače/zásuvky upevní na jeho rovinu.
• Poté se k němu přivedou izolované dráty, které byly předtím vyvedeny a na koncích odizolovány.
• V konečné fázi instalace je každý konec vodiče bezpečně upevněn ve svorkovnicích, které jsou k dispozici na těle jakéhokoli spínače nebo zásuvky.

Tyto dálkové vypínače a zásuvky jsou atraktivní tím, že je lze instalovat bez pracného a prašného hledání a dlabání výklenků ve stěnách místností.

Při instalaci spínačů uzavřeného typu se nejprve ve stěně vytvoří otvor podle velikosti plastového pouzdra výrobku, ke kterému se poté připojí spínané vodiče přes předděrované stroboskopy.

Všechny ostatní operace se provádějí v následujícím pořadí:

• Nejprve se do oválného výklenku vloží plastový kelímek vyrobený vrtačkou pomocí trysky typu „korunka“ se spojovacími dráty navlečenými do speciálních otvorů.
• Poté se v ní upevní pomocí předem připraveného alabastru nebo pomocí šroubových vzpěr.
• Poté je samotný spínač instalován do skla a upevněn k základně pomocí upevňovacích šroubů.
• V konečné fázi práce jsou spínané vodiče připojeny ke svorkám vzdáleného zařízení a do jeho prostoru pro baterie je vložena baterie.

Při instalaci výrobku typu “adaptér” jej stačí zapojit do zásuvky dostupné v bytě a nechat v této poloze.

Dodatečné napájení ve formě vestavěné baterie v tomto případě není potřeba. Řídicí modul napájí elektronický obvod ze samostatného usměrňovače, který převádí 220V proměnné na snížené stejnosměrné napětí (nejčastěji je to 12 V). Pokud je nutné přenést zásuvkový blok do jiné místnosti, stačí jej pouze zastrčit do tam namontované „běžné“ zásuvky.

Dálkové ovládání napájení domácích spotřebičů není v naší době zdaleka neobvyklé a není to kuriozita. Systém chytré domácnosti není nutné implementovat úplně, pokud je potřeba automatizace pouze provoz několika zařízení, pak je nejracionálnější použít zásuvky s dálkovým ovládáním. Typy takových zásuvek budou diskutovány v této recenzi.

Princip fungování zásuvek s dálkovým ovládáním

Zásuvky s dálkovým ovládáním

Zásuvka dálkového ovládání je napájena příkazovými impulsy ze vzdáleného zařízení. Výrobek sám o sobě nelze považovat za plnohodnotnou elektrickou zásuvku. Podle principu činnosti a konstrukce se jedná o chytrý adaptér s reléovým spínačem, zástrčkou a zástrčkou.

Hlavním účelem zařízení je otevírání a zavírání napájecího obvodu. Uvnitř je zabudována přijímací jednotka, která umožňuje dálkově ovládat zapínání a vypínání zařízení pomocí dálkového ovladače nebo pomocí mobilního počítače bez dalších nastavení v designu elektrické zásuvky.

Telemetrická zásuvka s dálkovým ovládáním

• signál je odeslán ze vzdáleného zdroje do přijímací jednotky;
• vysílač přijímá impuls;
• příkaz je zakódován a poté odeslán do prováděcího uzlu;
• ovládací spoušť v závislosti na pokynech přijatých z dekodéru sepnutím relé sepne nebo rozepne elektrický obvod.

Výše uvedené popisuje princip činnosti rádiem řízeného zařízení, které funguje z běžného dálkového ovládání. Dosah takového zařízení je až 20-30 metrů. Existují však modely, které se aktivují přes mobilní telefon přes GSM síť nebo z počítače přes Wi-Fi přístupový bod.

rádiem ovládaná zásuvka

Rozsah použití

Rozsah zásuvek s dálkovým ovládáním je poměrně rozsáhlý. Hlavním úkolem takových zařízení je dálkové ovládání elektrické sítě. Takové nástroje jsou velmi pohodlné, protože umožňují zapínat a vypínat elektrické spotřebiče na dálku. Jsou snadno použitelné v každodenním životě a v podnicích.

1. schémata osvětlení pro domy, městské byty, garáže a další velké plochy;
2. čerpací a ventilační stanice;
3. elektrické brány s elektrickými zámky;
4. telekomunikační sítě;
5. bloky automatického zavlažování;
6. kontrola klimatických podmínek ve sklenících nebo jiných prostorách.

Rádiově řízené zásuvky jsou součástí sady pro chytrou domácnost. Aktivaci zařízení provádí uživatel pomocí mobilního telefonu nebo prostřednictvím místní sítě. Díky ovladatelným zásuvkám se majitelé domů nemusí bát vypínat žehličku. Stačí poslat příkaz a sám se vypne. Bezpečnostní systém funguje podobně jako elektronické zámky, které se odemykají na dálku. Dům zůstává pod spolehlivou ochranou a nedovolí nikomu vstoupit bez svolení majitele.

Přepěťové ochrany s dálkovým ovládáním

Klasifikace vzdálených zásuvek

Dnes je výběr zásuvek s dálkovou aktivací ovlivněn shodou technických vlastností s provozními podmínkami.

Objem kW určuje množství připojeného zařízení. Jejich celkový příkon vytváří určité zatížení zdroje. Pokud je hodnota menší, pak je to plné přehřátí zařízení a roztavení izolace. Kontaktní kontakt nevyhnutelně povede ke zkratu a požáru. Specialista doporučuje vybrat zásuvky s nominálními hodnotami, které přesahují skutečné hodnoty alespoň o polovinu.

• rádiový signál. Zařízení je bezdrátový adaptér, který se zapojuje do sítě a aktivuje se konvenčním dálkovým ovladačem. Vlny dané frekvence slouží jako impuls pro spouštění. Protože se jedná o krátkovlnné signály, dosah takových zařízení nepřesahuje 30 metrů;
• GSM kanál. Tyto zásuvky fungují přes mobilní síť, takže příkazy jsou odesílány pomocí aplikací pro mobilní telefony. Možnosti takové elektroniky nejsou omezeny, protože majitel ji může zapnout a vypnout odkudkoli na světě. Nevýhody takových modelů zahrnují nemožnost ovládání mimo oblast pokrytí mobilních operátorů. Hlavní nevýhodou takového zařízení je však jejich cena;
• WiFi sítě. Takové zásuvky jsou ovládány pomocí stolního počítače, notebooku nebo smartphonu. Mezičlánkem mezi dálkovým ovládáním a zařízením je router s přístupovým bodem. Nevýhody zařízení zahrnují špatnou sadu možností a vysoké náklady.

Zařízení na dálkové ovládání usnadňují život svým majitelům. Odstraňují některé problémy se zapomněním uživatelů a umožňují vám nastartovat zařízení ve slušné vzdálenosti od nich.

WiFi zásuvky

Nové technologie umožňují ovládat provoz chytrých zařízení prostřednictvím bezdrátových sítí W-Fi. To platí i pro elektrické zásuvky. Jejich hlavní výhodou je možnost vzdáleného připojení přes internet. K tomu stačí mít po ruce tablet nebo notebook. Takové zařízení je vybaveno časovačem, který může uživatel nastavit pomocí softwaru.

Komunikaci a správné fungování zajišťuje balíček licencovaných ovladačů, které jsou nezbytně součástí balení. Nejprve je třeba je nainstalovat. Jsou na disku a na oficiálních stránkách. Výrobci doporučují je pravidelně aktualizovat. To vám umožní plně využívat všechny funkce zařízení.

Filtr WiFi sítě

• spotřeba energie;
• okolní teplota
• síla proudu;
• Napětí.

Tyto informace jsou nezbytné pro správnou funkci přístroje. Vzhledem k absenci takových možností nemůže software samostatně rozhodnout v případě odchylky parametrů od jmenovitých hodnot.

Zigbee zásuvky

Chytrá zásuvka ZigBee

ZigBee je standard síťového protokolu nejvyšší vrstvy. Je základem ovládacích konzolí chytrých domácností a zařízení. Technologie je zacílena na aplikace, které vyžadují přenos bezpečných informací nízkou rychlostí a dlouhou výdrží baterie.

S nízkou spotřebou energie jsou zařízení schopna budovat jednoduché síťové technologie na bázi point-to-point nebo stromové struktuře. Vyznačují se samoorganizací a schopností samostatně budovat schéma buněčného připojení s následným směrováním a přesměrováním toků.

Tyto modely chytrých zásuvek jsou dokonalým řešením pro vnitřní správu napájení a diagnostiku sítě prostřednictvím mobilní aplikace. Mikročip na krystalu funguje jako mozek a srdce.

Vestavěné senzory teploty, světla a vlhkosti pravidelně monitorují situaci kolem a odesílají údaje do vybavení hlavy. Ta na základě získaných výsledků rozhodne o dalším postupu. Jedná se o spolehlivé zařízení, které dokáže samostatně řídit situaci a jednat podle okolností.

GSM zásuvky

Model je pohodlnou technologií pro dálkové ovládání zařízení. Název produktu odpovídá účelu ovládání provozu zásuvky prostřednictvím mobilního připojení. Proto má pouzdro slot pro SIM kartu.

Zásuvka s GSM ovládáním

Plnění funguje s kartami všech operátorů. Aktivace pracovního stavu se provádí zavoláním na její číslo nebo odesláním zprávy. Text závisí na nastavení zařízení. Může obsahovat příkaz nebo vůbec nic – prázdné písmeno. Ne každý telefon však bude umět zapnout takovou zásuvku, ale pouze to, co je uloženo v paměti zařízení. To je nutné z důvodu bezpečnosti, aby nikdo jiný, omylem nebo úmyslně, nemohl spustit provoz zařízení.

Výrobce nastavil limit na počet uložených čísel. Obvykle nepřesahuje pět kusů. Hlavní výhodou takových zásuvek je možnost zapnout zařízení odkudkoli v osadě. Je vyžadována mobilní síť.

IR zásuvky

Adaptér s infračerveným portem

Infračervené zásuvky fungují jako televizory. Zařízení má senzor-přijímač. Po stisku tlačítka je z dálkového ovladače vyslán signál o určité frekvenci, který slouží jako příkaz k akci.

Zásuvky takových modelů nejsou drahé, může si je dovolit každý muž na ulici. Nevýhodou je malý rádius práce a omezená funkčnost. Není schopen monitorovat prostředí a přenášet informace do analyzujících zařízení.

Kritéria výběru: na co se zaměřit při nákupu

• maximální jmenovitý výkon spotřebovaný zařízením;
• dosah ovládací konzoly;
• dostupnost funkčnosti;
• počet přepínacích kanálů.

Pokud je zásuvka schopna pracovat offline, měli byste vybrat modely s kapacitou baterie 1000 mAh nebo více. Jeho nabití vystačí na 12 hodin v pohotovostním režimu.

Jak si sami vyrobit chytrou zásuvku založenou na Arduinu?

Ceny dálkově ovládaných zásuvek jsou velmi odlišné od běžných modelů. Ne každý je ochoten zaplatit za zařízení, které provede jen jednu akci. Touha po automatizaci domu však bude vyžadovat přítomnost mikroobvodů, schopnost pájet a rozumět elektronice.

• WiFi ovladač;
• síťový filtr;
• relé;
• konvertor;
• stabilizátory napětí a vodiče s krimpovanými svorkami.

Prvním krokem je flashování mikrokontroléru pomocí převodníku. Musíte se podívat na připojovací kontakty na schématu výrobce. Dále je firmware nahrán z počítače prostřednictvím licencovaného softwaru.

Napájecí svorky mikrokontroléru jsou připojeny ke zdroji energie přes stabilizátory.

Ovládací kontakty jsou připojeny k relé. Pro správnou funkci a ovládání jsou nutné ovladače a software. Jsou na stránkách výrobce čipsetu. Měly by být nainstalovány na PC a zařízení je připraveno.
