Uspořádání drenážního systému kolem základů domu je však poměrně komplikované a nejúčinnější způsob, jak chránit základ domu před negativními účinky vody. V závislosti na úrovni výskytu podzemní vody se používají dva hlavní typy odvodnění:
- Zachycující. Používá se, když je hladina podzemní vody pod základnou základu. Hlavním účelem drenáže je zachytit vodu během silných dešťů (nebo tání sněhu) a odvést ji pryč od základny.
- Sestup dolů. Používá se, když se podzemní voda nachází na úrovni základů. Odtud jeho název. Účelem drenáže je snížit hladinu spodní vody a minimalizovat její dopad na založení domu.
Jak daleko je odvodnění?
Pokud má váš dům zapuštěné části, vyvstává otázka, jak odvodnit místo. Zasypané části budovy jsou tak chráněny před záplavami, ke kterým může dojít v důsledku stoupající hladiny podzemní vody, odtékání vody a srážek. Chcete-li vytvořit takový systém, musíte provést odvodnění kolem základu zeď nebo příkop.
Drenážní systém by měl procházet pod základem, pod pískovým polštářem o 30-50 cm.
Typy odvodnění základů
Nejčastěji se pro odvodnění základů domu upřednostňuje několik typů drenážních systémů:
- Odvodnění základů stěn. Je uspořádán i ve fázi výstavby základů, což vám umožní zbavit se vážných nákladů na práci během práce. Odvodnění základu stěnou je uspořádáno položením drenážních trubek podél obvodu základu (pod jeho podrážkou) se sklonem k hlavnímu potrubí, které odvádí vodu do kolektorové studny;
- Kruhová drenáž základu je podobná drenáži stěny, ale je postavena podél obvodu základu ve vzdálenosti 2-3 metry od ní. Zařízení takového systému je relevantní, pokud je dům postaven a je postavena základová slepá oblast;
Schéma odvodnění základů

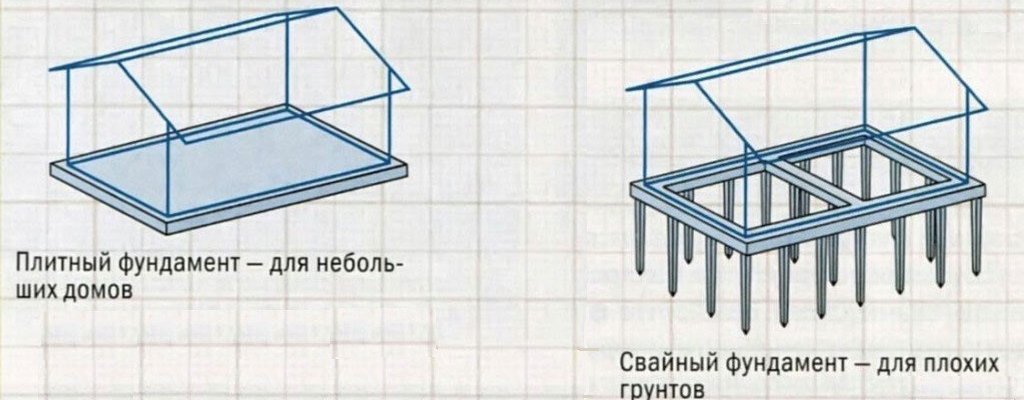

Schéma zakládání desek a pilot
Základ desky
Mělký základ je populárně známý jako základ desky, který je odlit jako monolit pod celou plochou budovy. Takový základ jde pod malé budovy, které nemají příliš velkou hmotu. Největší nevýhodou takového základu je značné smrštění, ke kterému časem dochází. Částečně kvůli tomu dochází ke sbližování s podzemní vodou.
Základové drenážní zařízení z desek se vyznačuje nevýznamnou hloubkou (asi 40-50 centimetrů) a plochou, která je shodná s plochou celého domu.
Hlavním rizikem základové desky je nebezpečí změny její polohy vlivem podzemní vody. Aby se tomu zabránilo, doporučuje se vybavit drenážní systém ještě před stavbou domu.
Nejprve je nutné vykopat příkop, udělat polštář ze suti a do něj písek (asi 10-15 centimetrů silný). Poté se položí potrubí. Musí být položeny podél základu. Vzdálenost mezi trubkami by měla být alespoň metr. Výška od horní části potrubí k základu není menší než 20 centimetrů. Potrubí musí být obaleno geotextilií.
pilotové založení
Pilotový základ je spolehlivá konstrukce z pilot, které slouží jako nosný prvek domu.
Tento typ základů zabraňuje smršťování domu a rovnoměrně rozděluje zatížení celé konstrukce na zem.
Nejběžnější použití pilotových základů je v oblastech s pohyblivou a slabou půdou, protože piloty takovou zeminu zhutňují a brání její delaminaci. K vytvoření takového základu se do půdy zavádějí dlouhé železobetonové, ocelové nebo dřevěné tyče, které jsou vzájemně propojeny betonem.
Drenáž jako součást pilotové konstrukce plní funkci odstraňování přebytečné vody, která se na místě tvoří kvůli zvláštnostem klimatických podmínek. Déšť a voda z tání prochází vrstvami půdy a stagnuje pod základem.
Drenážní konstrukce chrání základ před negativními účinky vlhkosti a opakovaně prodlužuje jeho životnost.
V procesu srážení je jílovitá půda intenzivně navlhčena a základ piloty je následně zničen. V případě, že je stavba umístěna ve svahu, budou srážky vždy odtékat ze svahu směrem k domu a zhoršovat tak kvalitu základů.
Při výstavbě drenážní konstrukce se bere v úvahu hloubka a chemické složení podzemní vody, které intenzivně ničí pilotový základ. Obsah agresivních chemikálií v kompozici urychluje zničení základu.
Podzemní voda procházející v těsné blízkosti zemského povrchu může často způsobit mnoho škod na budovách umístěných na místě. Drenážní systém odstraňuje podzemní vodu z nadace a také vlhkost, která prosakuje z povrchu místa.
Odvodnění kolem domu umožňuje zvýšit životnost budovy. Systém se zpravidla skládá z potrubí, sacích a šachetních šachet a také z pískové a štěrkové výplně. Podívejme se podrobněji na funkce a uspořádání drenáže kolem domu, jak ji správně vyrobit a jakou možnost si vybrat.
Drenážní funkce
Hlavní funkcí drenážního systému je snížit pravděpodobnost zaplavení budovy umístěné na místě a hydroizolace základů. V případech, kdy budova nemá systém odvodnění podzemní vody, je pravděpodobnost zaplavení suterénu mnohem vyšší. Také drenážní systém může zabránit zamokření území místa, kde se vyrábí, protože voda bude okamžitě odstraněna do odtokových studní.
Další funkcí drenážního systému je snížení “vztlaku” půdy. V případech, kdy místo nemá přebytečný odvod vlhkosti v důsledku nadměrné vlhkosti půdy, jsou konstrukce na něm namontované v zimě vystaveny nadměrnému tlaku. To je způsobeno tím, že zmrazení, vlhkost v půdě expanduje.
Odvodnění základů soukromého domu, tato správně instalovaná struktura potrubí a studní na místě, je tedy schopna výrazně snížit pravděpodobnost vzniku trhlin v nosných konstrukcích soukromé domy i vícepodlažní budovy.
V jakých případech je výroba systému povinná:
- Hloubka úrovně podlahy suterénu je nižší než úroveň terénu, nebo pokud není vzdálená více než půl metru.
- Při výrobě základů a suterénů v půdách s vysokým „zdvižením“, jako je hlína nebo hlína.
- Při stavbě na bažinaté půdě.
Typy drenážních systémů
Hlavní oddělení systémů pro odstraňování vlhkosti od místa nastává v závislosti na hloubce, ve které jsou instalovány. V souladu s tím může být drenáž základu hluboká a povrchová.
Hluboký namontované v závislosti na úrovni průchodu podzemní vody nebo na základě hloubky, do které je nutné půdu odvodnit, ale přísně pod hloubkou mrazu půdy.
Povrchní určené ke sběru odpadních nebo dešťových vod. Povrchová drenáž se velmi často používá k ochraně pásového základu a jeho montáži po celém obvodu slepé plochy. Během deště se tak kapky vody, stékající po stěně a poté podél slepé oblasti, dostávají do povrchového drenážního systému a jsou odstraněny z místa. To výrazně snižuje množství vlhkosti pronikající pod slepou oblast k základům budovy.
Obě tyto možnosti mohou být prsten – mají uzavřený systém, který obepíná obvod budovy. Hluboký systém lze pokládat i radiálně pod celou rovinu stavby.
Dalším typem systému pro odstraňování vlhkosti ze základu je tvorba odvodnění založení domu. Používá se především při výstavbě konstrukcí založených na deskovém základu. Tento typ lze například použít při stavbě základu “švédské desky”. Drenáž se provádí pod úrovní základů.
Podstatou metody je vytvořit speciální pískový a štěrkový polštář přímo pod deskou a položit do ní drenážní trubky. Vlhkost, pohybující se pod kamny, tak vstupuje do potrubí, odkud je vypouštěna do odtokové studny.
Výběr optimálního systému pro odvod podzemní vody ze základů
Výběr, které drenážní zařízení je vhodné pro konkrétní oblast, není obtížné, ale k tomu musíte znát a vzít v úvahu vlastnosti půdy. Pokud je půda suchá a podzemní voda proudí ve velkých hloubkách a není schopna půdou prosakovat, pak k ochraně základu postačí povrchová drenáž. Jinak jeden povrchový systém dostatečně neochrání, je nutné dodatečně nainstalovat hluboký.
S výběrem hlavních charakteristik hloubkového systému je vše mnohem komplikovanější, protože pro určení optimální hloubky, do které musí být položen, je třeba provést mnoho měření. K tomu se vrtají zkušební vrty, které umožňují zjistit vzdálenost, ve které teče podzemní voda, a zkontrolovat, z jakých vrstev se půda skládá, její vlhkost po celém obvodu budoucí budovy.
[stextbox] Základní výpočty je lepší svěřit odborným firmám. Takové organizace mají veškeré potřebné vybavení pro měření a výpočty. V opačném případě hrozí marné utrácení peněz za hluboké odvodnění.[/stextbox]
Pravidla odvodnění základů
Udělejte si sami odvodnění nadace bez zapojení specializovaných firem není tak obtížné, protože technologie pokládky drenážních trubek je poměrně jednoduchá, s výjimkou počáteční fáze výpočtu charakteristik.
Odvodnění se provádí ve vzdálenosti 1,5 – 3 metry od základu. Hluboká drenáž je položena v příkopu, jehož hloubka je předem vypočtena. Šířka výkopu by měla být minimálně 30 cm.Na jeho dno a stěny se položí geotextilie. Geotextilie plní roli jemného filtru.
Dále se na textil nasype drcený kámen. Tloušťka spodní vrstvy drceného kamene musí být alespoň 5 cm. Poté se položí speciální drenážní trubka, která musí být také zabalena do geotextilie nebo jiného filtračního materiálu.
[filtrační materiál stextbox by měl dobře odolávat hnilobě a vlhkosti.[/stextbox]
Po položení potrubí je také shora pokryto vrstvou suti, textilie jsou obaleny ze stran na opačné strany výkopu. Ukazuje se tedy, že voda před vstupem do drenážního potrubí prochází několika stupni čištění, což zaručuje dlouhodobé používání systému bez ucpání. Následuje vrstva písku a zásypu.
V rozích budovy jsou instalovány revizní studny při instalaci prstencového hlubokého odvodňovacího systému. V místech jejich instalace musí mít trubky nutně mezeru, to je nutné k vyčištění systému v případě ucpání.
Správné odvodnění základu by se mělo svažovat směrem k hlavní přijímací studni nebo k místu, kde se plánuje vypouštění odpadních vod. Svah začíná od vzdáleného rohu studny a rozbíhá se na opačných stranách.
[stextbox Je třeba si uvědomit, že malý úhel sklonu systému neumožní efektivní odvod vody a jeho úplná absence nebo sklon v opačném směru systém znemožní.[/stextbox]
Základní prvky a materiály odvodnění základů
Nejzákladnějším prvkem návrhu hlubokého odvodnění je potrubí.
Trubky
Drenážní potrubí může mít různý průměr průřezu, ale používá se především potrubí o průměru 100 – 110 mm. Pro rovnoměrné rozložení zátěže a zabránění drcení zeminy má trubka další příčná výztužná žebra. Pro příjem vlhkosti z půdy má drenážní potrubí perforaci, která je rovnoměrně rozmístěna po celém svém obvodu.
Nejčastějšími materiály, ze kterých se vyrábí trubky pro odvod zemní vlhkosti, jsou PVC a HDPE. Materiál PVC známý všem, jeho hlavní vlastnosti jsou pevnost, vynikající odolnost proti korozi a nízkým teplotám. Nevýhodou je nedostatek flexibility. Pro vytvoření ohybů v systému PVC je nutné použít mnoho různých tvarovek.
Vzhledem k tomu je při malé hloubce a tlaku půdy na potrubí účelnější použít Materiál HDPE, nebo nízkohustotní polyethylen, který se snadno ohýbá a vydrží dost vysoký tlak. Při jeho použití je možné ušetřit na kování.
Pro odvodnění ve velkých hloubkách je vhodné použít dvouvrstvé PVC trubky.
Wells
Dalším důležitým prvkem návrhu jsou studny. Jsou rozděleny na prohlídkové a recepční prostory. Průlezy jsou instalovány v rozích prstencového systému a jsou obvykle vyrobeny z plastu. Recepce jsou instalovány na výstupu z lokality a slouží k tomu, aby voda po vstupu do studny postupně odcházela do půdy.
Mohou být jako plasta být vyroben z betonových prstenců. Pokud není možné uspořádat studnu s funkcí filtrace a samovyprázdnění, pak je její dno také betonováno nebo je instalována plastová studna s uzavřeným dnem. Je tedy nutné pravidelně odčerpávat vodu pomocí speciálního zařízení.
Livněvki
Dešťové vpusti jsou prvky systému odvodnění povrchových vod od základů domu, mají půlkruhový tvar. Dešťové vpusti se instalují po celém obvodu slepé plochy nebo v těch místech, kde se po dešti hromadí voda. Bouřkové vpusti lze také použít jako dekorativní prvek, protože jejich přijímací mřížky mohou mít jiný vzhled.
Geotextilie
Speciální tkanina vyrobená z polypropylenových přízí s jedinečnými vlastnostmi, které nemá žádná jiná přírodní tkanina. Geotextilie se v drenážním systému používají jako filtr, zadržující jemné částice písku, které se po vniknutí do drenážního potrubí mohou časem ucpat.
To byly hlavní konstrukční prvky odvodňovacího systému, ve spojení s nimiž je použito velké množství adaptérů a různých drobných dílů, které se mohou lišit v závislosti na výrobci. Z tohoto důvodu je nutné při nákupu drenážního systému dbát na to, aby všechny konstrukční prvky byly vyrobeny jedním výrobcem, jinak se nemusí jednoduše kombinovat.
