Jak tedy přeložit výkres desky s plošnými spoji ( PP ) vytištěno na laserové tiskárně ( ЛП ) bez použití žehličky? Metoda je primitivní a zároveň snadná. Dále o všem v pořádku a na obrázcích.
Proces elektroinstalace PP nebudeme uvažovat v programu Sprint Layout 5.0 – protože to každý dělá v programu, ve kterém je zvyklý. A je jich mnoho – SL5.0, Eagle atd. Nejprve potřebujeme laserovou tiskárnu. používám Samsung ML 2010.
Tato tiskárna neprošla žádnými upgrady ani úpravami. Funguje jak je. Leda že by se vyměnil válec – tiskárna je v práci a hodně se na ní tiskne.
Další v nastavení tisku SL5 nastavili jsme tisk na 600 dpi, nejtmavší, úspora kazet je vypnutá.
Zrcadlit v okně náhledu PP (v případě potřeby uveďte počet desek atd. Vše, připravenost k tisku – 99%.
Zbývající 1 % tvoří média, na která se tiskne. Lesklé časopisy, fotografický papír, obyčejný křídový papír – to vše je špatně, dává to extrémně špatný výsledek. Pro normální překlad obrázku potřebujeme termální faxový papír. Při zahřátí na jedné straně ztmavne. Kde sehnat – koupit v papírnictví. Alternativní způsoby získání tohoto kusu papíru budou uvedeny níže.
Takže tam je papír. Celá role. Skvělý! Nyní vezmeme list obyčejného papíru A4, změříme ho z role o délce 310 – 320 mm a odstřihneme. Naneseme na list A4 (velikost 210×297 mm), spojíme jeden okraj, přeložíme přebytek na druhé straně a v místě přehybu obkreslíme okraj pravítka. Vše je připraveno.
Dále vezměte tento „sendvič“ a opatrně jej vložte do podávacího zásobníku tiskárny (kde je vložen stoh papíru). Tiskárna vezme list a mírně jej zvedne. Nyní zbývá pouze odeslat k tisku z SL5 vybraný výkres výkresu PP.
V důsledku takového tisku vyjede z tiskárny tmavý list s deskovým vzorem.
Vytištěné odložte a pokračujte v přípravě mědi. Jemným brusným papírem odstraníme vrstvu mědi s oxidy. Jemná slupka je mikron, a ne taková, která zanechá rýhy v mědi jako pluh na poli. Příprava budoucí desky je připravena.
Příprava chloridu železitého je standardní. Teplá voda, skleněná nádoba (nebo jakákoliv nekovová) a samotný chlorid železitý. Poměr pro ředění – viz návod na obalu s chloridem železitým.
A teď nejzajímavější je popis „náhrady“ žehličky. Výkres přeneseme z termopapíru. chemickým způsobem. K tomu připravíme řešení s kódovým názvem “YAD“. Budeme potřebovat:

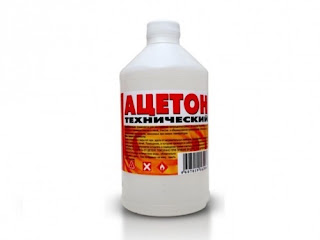

Aceton (dimethylketon, systematický název: propan-2-on) je nejjednodušším zástupcem ketonů. Vzorec: CH3-C(O)-CH3. Bezbarvá těkavá kapalina s charakteristickým zápachem. Zcela mísitelný s vodou a většinou organických rozpouštědel. Aceton dobře rozpouští mnoho organických látek (acetát celulózy a nitrocelulózu, vosk, kaučuk atd.), jakož i řadu solí (chlorid vápenatý, jodid draselný). Je to jeden z metabolitů produkovaných lidským tělem.

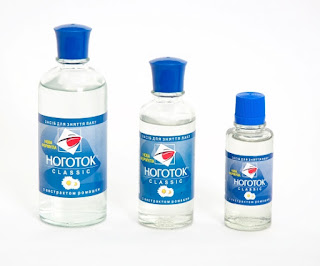

Kapalina pro odstraňování laku – kosmetický přípravek určený k odstranění laku na nehty. Tekutina změkčuje vytvrzený lak, aby se dal snadněji odstranit.
Kapalina obsahuje rozpouštědla, jako je aceton (ale nyní se vše prodává bez acetonu – to je pro náš podnik nejlepší), ethylacetát, isopropylalkohol a glykoly, v různých koncentracích. Přidává se ricinový olej a další oleje. Prodává se jako gel, tekutina nebo krém.
Tyto složky jsou smíchány v poměru 1:2. Nebo 1,5 dílu acetonu na 3 díly odlakovače. Obecně se poměr vybírá experimentálně. Například u malých desek (pod SMD a s tenkými drahami) musíte nalít více kapaliny než acetonu. A u desek s relativně velkými drahami se kapalina s acetonem míchá v poměru tři objemové díly kapaliny ku dvěma dílům acetonu. Koncentrace jedné nebo druhé složky se volí v několika pokusech. Hlavní podmínkou je, aby se toner vlivem tekutiny nerozmazával a zároveň s jistotou přilnul k mědi.
A teď kdy YAD připraven, celý bleskový proces přenosu obrázku PP na mědi.
1. Vytiskněte výkres PP na termopapír ЛП, vystřihněte kus papíru se vzorem.
2. Mikronovým brusným papírem připravíme měď na textolitu.
3. Textolit umyjeme lihem, acetonem nebo odlakovačem.
4. Otřete měď suchým hadříkem.
5. Textolit položíme připravenou stranou mědí nahoru.
6. Vezmeme vatu (malý kousek) a namočíme ji YADohm, vymačkejte pár kapek na měď a snažte se pokrýt celý obrobek tenkou vrstvou PP.
7. Vystřihněte papír se vzorem PP umístěte toner na měď přímo na vrstvu YAD.
8. Vata, in YADe které papír uhladíme přes textolit a vytlačíme vzduchové bubliny zpod papíru. Jakmile je papír nasycený YADom obrázek bude viditelný PP v nereflektované podobě. Kvalitu tratí bude možné kontrolovat vizuálně.
9. Vlhkou vatu můžete třít po papíru asi minutu – od oka – když vata napůl vyschne, obrobek PP spolu s papírem je třeba umístit do knihy, tlustého sešitu atd. a navrch přitisknout něco těžkého – 10litrovou láhev pitné vody – to je vše.
10. Počkáme 15 minut a vyjmeme suchý obrobek PP s nalepeným termopapírem.
11. Umístěte obrobek PP v teplé vodě (ale ne ve vroucí – jinak toner odpadne. ).
12. Počkáme 10 minut a papír opatrně odrolujeme z povrchu obrobku PP.
13. Opláchněte pod tekoucí vodou.
14. Sušíme a vizuálně kontrolujeme kvalitu překladu obrázku.
15. V případě potřeby tenkým fixem (neředěným a nedolévaným alkoholem ve druhém kole.) doděláme poškozená místa na toneru ve 3-5 vrstvách.
16. Umístěte obrobek PP do roztoku chloridu železitého a jedu jako obvykle.
Po naleptání umyjeme, smyjeme toner acetonem, navrtáme, očistíme, pocínujeme.
Tímto způsobem to bylo vyrobeno Deska sondy digitálního osciloskopu Chameleon, deska pro projekt Lightpack rev. 5.0, pro všechny naše LED svítilny.
Mít dotaz? Napište do komentářů k této poznámce – pokusíme se odpovědět na všechny vaše otázky.
