Nejdůležitější částí práce na instalaci monolitické podlahy je vytvoření bednění. Můžete si ho koupit, pronajmout nebo si vyrobit vlastní.
Přehled systémů bednění a použitých materiálů
U samostatného monolitického stropního bednění není po developerovi vyžadována znalost světových trendů ve vytváření bednících systémů. Některé informace se však mohou hodit, protože princip bednění je společný jak pro malé domy, tak pro výškové stavby.
Bednění desek se staví pomocí:
- dřevěné, hliníkové nebo kompozitní nosníky;
- překližka nebo jiný odolný listový materiál;
- podpěrné stojany různých provedení;
- různé doplňky a doplňky.
Horizontální bednění je rozděleno do několika typů:
- objemové misky;
- regály jsou výsuvné nebo teleskopické.
- pohárové nebo klínové lesy;
Teleskopické regály lze použít s výškou stropu nepřesahující 4,6 m.
Objemové bednění umožňuje stavbu stropů do výšky 12 m, s tloušťkou monolitu do 1 m. Lze s ním vytvářet ploché a příčné obklady, hlavice s proměnnou tloušťkou, samostatně stojící podstavce. Konstrukčně jsou objemové regály podobné inventárnímu kovovému lešení zedníků, štukatérů a malířů, kde se velmi často používají po dokončení monolitických prací.

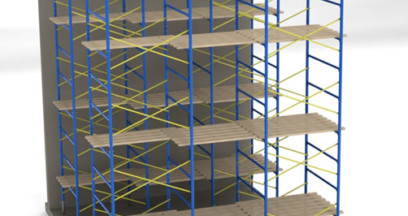

U objektů do výšky 20 m se používá rámové bednění. Vnímá zatížení až 5 tun na nápravu a tloušťka stropu může dosáhnout 2 metrů.
Ve vícepodlažních budovách je vyžadováno klínové lešení.
Vlastní výroba deskového bednění – principy a podmínky
Druhá možnost se nejčastěji používá v nízkopodlažní výstavbě. Důvodem je možnost výběru a použití různých materiálů při tvorbě bednění, včetně použitých. Kromě toho můžete ušetřit značné peníze za opětovné použití materiálů z demontáže bednění po provedení monolitických prací.
Bednění pro kutily je dostupné všem developerům s obecnými stavebními dovednostmi. Podmínky nebo omezení pro samostatnou konstrukci bednění:
- výška k monolitickému stropu ne více než – 3,5 m;
- domácí design musí splňovat normy spolehlivosti;
- kvalita použitých druhotných materiálů musí být dodatečně kontrolována na pevnost;
- je lepší pracovat na profesionálně připraveném projektu.
Hlavní materiály pro výrobu bednění:
- překližka hladká, laminovaná nebo bakelitová o tloušťce 20 mm pro vodorovnou palubu;
- dřevěný nosník 50×100, 50×150, 100×150 mm pro výrobu svislých sloupků a nosníků pro terasy;
- desky a tyče pro boční stěny bednění.
Montáž monolitického deskového bednění
Betonová podlaha by měla být co nejrovnější – to je hlavní úkol konstrukce bednění. V opačném případě dojde k významné investici času, práce na vyrovnání stropů a řadě dalších dokončovacích prací. Špatně provedené bednění neguje veškeré úspory z ruční výroby monolitického stropu. Absence mezer, přesné vyrovnání úrovně stropu, touha po maximální hladkosti povrchu spodní betonové plochy jsou hlavními úkoly při vytváření bednění.
Označení
Na stěnách po obvodu jsou aplikovány značky, které určují výšku podpěrných sloupků. Přibližný krok značek je 50-80 cm, ale ne méně než 1 m.
Značka je umístěna pod vrcholem nosné stěny u tloušťky podlahy a příčných tyčí – příček. Po celém obvodu překrytí je řízena jedna úroveň značek.
Po obvodu stěn jsou instalovány regály dané výšky. Shora jsou podpěry spojeny příčnými tyčemi, které jsou rovnoběžné s povrchem krátké stěny. Vzdálenost od regálů ke stěně je 20 cm.Další podpěry jsou přivedeny pod příčník.
Rozteč všech stojanů musí být stejná. Při přesné montáži rámu jsou horní čela příčníků v jedné horizontální rovině.
Podlahy
Bez ohledu na použitý materiál podlahy musí být její rovina v jedné rovině s horní částí stěny. Přítomnost trhlin na spoji stěny a podlahy není povolena.
Výkonný pracovník určuje, zda připevnit podlahové prvky k příčníkům či nikoli – souvislé husté rozložení prvků bez upevnění je povoleno. To usnadňuje demontáž bednění.
Pro podlahy můžete použít jakýkoli listový stavební materiál s dostatečnou pevností. Například základnou paluby může být hranatá deska pokrytá plastovým plechem, levnou překližkou, tenkou válcovanou ocelovou střešní krytinou. Tím se skryjí nerovnosti a možné rozdíly v tloušťce desek a strop se vyrovná, vyžaduje jen malou nebo žádnou úpravu.
Profilová deska
Princip montáže profilovaného plechu jako bednění pro monolitický strop je jednoduchý a dostupný pro nezávislé provedení:
- plechy jsou položeny na nosníky;
- listy nařezané na míru se překrývají s velikostí dvou vln;
- jako upevňovací prvky se používají zesílené samořezné šrouby;
- přesahy jsou spojeny nýty.
- po montáži profilovaného plechu se namontuje koncové bednění.
Důležité! Žebra profilovaného plechu musí být umístěna přísně kolmo k nosnému nosníku.
Jako bednění lze použít barevnou nebo pozinkovanou vlnitou lepenku, která však musí být označena písmenem „H“, které informuje uživatele o únosnosti materiálu. Nejběžnější velikosti vlnité lepenky pro monolitické stropy jsou s výškou vlny 65, 75 a 114 mm. Optimální tloušťka plechů pro palubu je 0,6 mm
Mezi výhody technologie patří pevnost monolitické podlahy díky dodatečnému vyztužení vlivem vln prf plechů, což umožňuje snížit nasycení bednění výztuží.
Existuje pouze jedna nevýhoda, ale významná – vysoké náklady na vlnitou lepenku. Bednění z profilovaného plechu patří do kategorie neodstranitelných: pokud jsou plechy odstraněny během demontáže, pak se pevnost monolitu výrazně sníží. To znamená, že materiál nelze znovu použít – což vede k výraznému zvýšení nákladů na monolitickou konstrukci.
Vertikální chrániče bednění
- po obvodu stropu;
- kolem otvorů schodů;
- komíny;
- ventilační potrubí.
Obvodové svislé bednění je vyrobeno z desky 30-40 mm, v závislosti na objemu přijímaného betonu a tloušťce jeho vrstvy. Pro malé domy je standardní šířka desky 150 mm ideální pro palubky.
Největší riziko vytlačení plotu působením betonové hmoty nastává při jeho přivádění betonovým čerpadlem podél okraje bednění. Při velkých rozponech se svislé ploty zpevňují jakýmikoli dostupnými prostředky: zvýšením tloušťky stěn, ukotvením, upevněním pletacím drátem. Rohové spoje jsou také považovány za slabá místa vertikálních plotů – vyžadují podobné dodatečné vyztužení.
Stropy spočívají pouze na části stěny, takže bednění je uspořádáno pouze podél nosného pásu. Někdy jeho funkci na stěně plní zdivo. Mezi ním a monolitickým stropem je navíc umístěno těsnění z izolace – pás z expandovaného polystyrenu.
Teleskopické stojany
Vertikální podpěry z tyče lze nahradit teleskopickými regály. Systém bednění s výškově nastavitelnými podpěrami ušetří mnoho času při ustavování bednění. “Teleskopy” jsou jednoduché a snadno se používají.
Srdcem takového stojanu je kovová trubka, která se rozšiřuje jako dalekohled v krocích po 10-17 cm. Stojan obsahuje:
- vnější a vnitřní potrubí;
- závitový prvek pro roztahování;
- sponky;
- axiální ložisko.
Teleskopické regály slouží k vytvoření bednění ve výšce až 5 m. Princip činnosti: nejprve se pevně zafixuje axiální ložisko, poté se vnitřní trubka zvedne do požadované výšky a zafixuje. Čím větší je průměr tohoto typu zvedáku, tím vyšší je jeho nosnost.
Optimálním řešením pro malý dům je pronájem kompletního systému teleskopického bednění. Pronajímatel vždy pomůže správně vypočítat potřebu všech prvků bednění.
Cena materiálů k pronájmu se obvykle určuje podle podlahové plochy. U malého staveniště nedaleko od pronajímatele se náklady na metr čtvereční teleskopického bednění v kompletní sadě pohybují v rozmezí 10-15 rublů za jeden den pronájmu. Při nestandardní konfiguraci podlahy může být nutné, aby si developer dokoupil další podlahové materiály.
Důležité! Krok instalace podpěr z tyče je 50 cm, teleskopické regály mohou být umístěny v krocích po 1 metru. Tato malá nuance dává dobrý ekonomický efekt při použití “dalekohledů” – vyžadují polovinu.
Navíc se při použití dřeva jistě tvoří netekuté odřezky – kovové regály se nepoškodí a po demontáži neztrácejí hodnotu.
Praktická doporučení
- Obvykle se vývojáři, kteří se rozhodnou samostatně vytvořit bednění pro překrývání, řídí svými vlastními znalostmi a schopnostmi. Praktické rady zkušených stavitelů však mohou pomoci snížit zbytečné náklady nebo navrhnout nejlepší technologické řešení.
- Monolitické deskové bednění lze demontovat o něco dříve, než je stanoveno normativní období – přibližně dva týdny po nalití betonu (při teplotě vzduchu nejméně 25 ° C a správné péči o beton). V případě, že je bednění pronajato, zkrácení podmínek jeho použití snižuje nájemné na polovinu.
- Nahrazení překližky deskami o tloušťce 25–30 mm nebo deskami relativně levné dřevotřísky také sníží náklady, ale povrch stropu nebude dokonale rovný. Přes prkennou “palubu” můžete položit plastovou fólii. Tím se zlepší povrch betonu, eliminuje se jeho přilnavost k povrchu bednících panelů a bednící materiál se udrží ve výborném stavu pro další použití.
- Podlahu není nutné připevňovat k nosnému nosníku hřebíky nebo samořeznými šrouby, protože to značně zkomplikuje demontáž bednění. Stačí položit listy překližky nebo desek z desek co nejtěsněji k sobě. Pokud je stále potřeba fixace, můžete ji namontovat zespodu pomocí samořezných šroubů pomocí kovových rohů.
- Je povoleno pokládat desky podél příček v rozběhu a poté je zakrýt překližkou, čímž se její tloušťka sníží na 8-10 mm. Rozdíl v ceně překližky o tloušťce 10 mm a 20 mm je velmi významný.
- Z prosakování vlhkosti z betonové směsi do trhlin a na povrch desek by měla být bedněná podlaha pokryta hydroizolační vrstvou. Může to být plastová fólie, průsvitný papír, jiný levný materiál odolný proti vlhkosti. Spoje jsou lepeny nebo překryty asi o 20 cm Hydroizolace by měla pokrývat pouze povrch podlahy, nikoli konce stěn.
- Cena prefabrikovaného standardního bednění je vysoká. Pokud to není možné následně realizovat, tak nemá smysl si to pořizovat. Jako možnost – nájem – ale to je také docela vážný náklad.
- Při stavbě malého soukromého domu lze ke stavbě bednění použít desky, tyče, kulatiny, plasty, ploché břidlice, dřevovláknité desky, dřevotřískové desky, OSB, DSP a další materiály z přítomnosti a zbytků z demontáže jakýchkoli budov. Jedinou podmínkou pro použití takto použitého materiálu je, že bednění musí odolat značnému zatížení. Hmotnost 1 m² monolitické desky může být asi 500 kg při tloušťce betonové vrstvy 20 cm. K tomu je třeba připočítat hmotnost lidí, kteří beton lijí, a také dodatečné zatížení, ke kterému dochází při aplikaci betonu. paluba.
V procesu vytváření monolitické desky nevyhnutelně vyvstane mnoho dalších otázek, ale lze je zcela vyřešit sami s pochopením obecných principů bednění.
Vzhledem k tomu, že monolitická nízkopodlažní konstrukce je stále populárnější, otázka bednění pro podlahy (podlahy) se stává aktuální. Podlahové bednění může mít různé provedení a lišit se v mnoha dalších parametrech.
Deskové bednění na teleskopických podpěrách
Níže podrobně zvážíme, jaké horizontální bednění desek existuje, jak se od sebe liší, jaké jsou jejich konstrukční vlastnosti a jak probíhá proces instalace.
Typy provedení podlahových bednění
Pokud je výška stropu 3,5 metru nebo více, odborníci doporučují využít služeb organizací, které poskytují bednění k pronájmu. Nebo, pokud to finanční prostředky dovolí, můžete si zakoupit inventární bednění průmyslové výroby.
Deskové bednění na teleskopických podpěrách
Horizontální bednění je vodorovně umístěné panely na výkonných podpěrách. Existuje několik typů takových produktů:
- Rám na pohárové nebo klínové lesy; – vhodné pro malé plochy, vyznačující se snadnou instalací a nízkou cenou; s nastavitelnou délkou je jednou z nejpohodlnějších možností, jak získat perfektní horizontální polohu.
Podlahové bednění na objemových regálech
Pro výrobu dílů vodorovného bednění prvních dvou typů se používá jednoduché lešení určitého typu. Tyto typy bednění se někdy nazývají „objemové“, protože v nich svisle ležící a vodorovně stojící prvky tvoří jeden systém. Takto můžete uspořádat strop až do výšky 5 metrů.
Konstrukce dřevěného bednění
Dřevěné bednění pro stropy
Dřevěné bednění je nejběžnějším a cenově dostupným typem. Má řadu výhod:
- měkká tvrdá dřeva jsou vhodná pro horizontální bednění – není třeba kupovat drahé řezivo z měkkého dřeva;
- je možné použít příhradové systémy;
- Abyste ušetřili peníze, můžete použít materiály, které již byly použity.
Prvky vodorovného bednění jsou uvedeny níže:
- Štíty pro držení betonu. Vyrábějí se převážně z překližky, ale to není jediná možnost. Vhodné jsou jakékoli plechové materiály odolné proti vlhkosti: například břidlice a kovová vlnitá lepenka. Laminovaná překližka je dobrá volba: tento materiál se vůbec nebojí vody a navíc se na ní beton drží méně než běžná překližka, což zjednodušuje následnou demontáž.
- Regály jsou vyrobeny ze dřeva velkého průřezu.
- Nosníky – určené k rozložení podélného zatížení na regály.
- Vzpěry – rozkládají tlak mezi svislé nosníky.
Pro dřevěné regály budete také potřebovat substráty – jsou potřebné pro kvalitní vyrovnání. Jako materiál na palubu lze použít desky o tloušťce až 50 milimetrů. Bez podkladů nebude možné dosáhnout hladkého povrchu stropů, který nepotřebuje hrubou úpravu.
Co je třeba zvážit před instalací dřevěného bednění
Montáž vodorovných nosníků a regálů
Než začnete instalovat podlahové bednění, musíte provést některé výpočty. Pro tento účel byl vyvinut speciální počítačový program „Montáž vodorovného bednění“. Bez přesných výpočtů půjdou všechny práce na instalaci bednění do odpadu, protože tlak nebude rovnoměrně rozložen na podpěry.
Pro tloušťku konstrukce do 20 centimetrů je nutné se zaměřit na následující ukazatele:
- Podélná vzdálenost mezi sloupky je 2 metry;
- Vzdálenost mezi řadami je 25 centimetrů;
- Příčný nosník musí být položen kolmo, v krocích po 62,5 centimetru, přičemž od stěny ke stojanu ponechejte alespoň 25 centimetrů.
Montáž teleskopických regálů
Instalace začíná po instalaci betonových trámů a podlahových sloupů nesoucích hlavní zatížení (pokud jsou stanoveny ve stavebním plánu). Pokud podlaha v objektu není dostatečně rovná nebo nesplňuje jiné požadavky, je nutné položit základ z desek s přihlédnutím k tomu, že na každé desce bude stát alespoň jedna podpěra.
- První řada stojanů je instalována, k nim je připevněn horní podélný nosník.
- Trám je připevněn ke stěně.
- Základy stojanů jsou v případě potřeby zesíleny položením desky o tloušťce 5 centimetrů. Stojany jsou vystaveny na olovnici.
- Další řádek se vytvoří stejným způsobem.
- Na konci instalace řad jsou příčné tyče položeny bez spojovacích prvků nebo přibity, přičemž se dodržuje krok 60 cm.Demontáž konstrukce může být usnadněna použitím rozpěrek bez pevných spojovacích prvků.
- Konstrukce je kontrolována na vodorovnost příčných tyčí a jsou vybaveny vzpěrami – speciálními “diagonálními” tyčemi mezi sloupky.
- Pokládá se překližka odolná proti vlhkosti. Listy musí být řezány tak, aby švy byly přesně na podélných tyčích. Překližka se také pokládá bez upevnění.
- Instalují se boční štíty.
Instalace velkoobjemových regálů
Po montáži je nutné pečlivě zkontrolovat tuhost a pevnost konstrukce, upevnění a spodní části paluby a odstranit zjištěné trhliny, aby se zabránilo úniku betonového roztoku.
Po dokončení instalace stropního bednění můžete začít plést výztužnou klec. Abyste zabránili zamrznutí betonové podlahy, musíte nejprve po obvodu rozložit cihlu.
Bednění lze demontovat do týdne, v létě lze s demontáží začít do tří dnů. Stavební práce však lze obnovit až po 3 týdnech. Demontáž začíná od stěn, protože poskytují podporu, a druhý den můžete začít s demontáží střední části.
Bezpečnostní opatření a nuance instalace bednících desek
Níže uvádíme několik tipů, jak proces usnadnit. Především je nutné dodržovat bezpečnostní požadavky: používat pouze provozuschopné nářadí, pracovat ve speciálním oděvu s osobními ochrannými prostředky.
Během vyrovnávání stojanů je zakázáno pokládat pod ně cihlu – lze použít pouze desky. Okraje podlahy by měly mírně přesahovat okraj stěny nesoucí příčný nosník nebo sloup alespoň o 15 centimetrů. Při stavbě vícevrstvých struktur je zakázáno pracovat současně na několika úrovních.
U stropů vyšších než 5 metrů se používá speciální lešení. Přítomnost osob a skladování stavebních materiálů na hotové palubě je přísně zakázáno. Před zahájením instalace armoframe lze na palubu položit polyetylen – překližka si pak po demontáži zachová svůj původní stav.
Použití teleskopických regálů výrazně urychluje práci. Takové zařízení se vyrábí ve všech regionech a regionech. Doporučujeme vám zakoupit již používané regály – tyto levné a jednoduché konstrukce několikrát zkracují dobu instalace a po demontáži je lze prodat téměř za pořizovací cenu – tento produkt je vždy žádaný. Existují také speciální regály – “zvedáky”, které mají výšku až 5 metrů a vydrží zatížení až 2 tuny.
Instalace monolitického bednění není nijak zvlášť obtížná. Pokud budete přísně dodržovat pravidla a výše uvedené tipy, získáte silné a spolehlivé bednění.
Výpočet deskového bednění na teleskopických podpěrách (TS)
Při stavbě monolitických konstrukcí často vznikají potíže například při lití vodorovných ploch.
Teleskopický stojan na bednění
S nástupem technologie monolitické konstrukce a jejím rozvojem se objevila zařízení, která výrazně snížila náklady.
Pro stavbu monolitických konstrukcí se používají různé typy bednění. To přímo ovlivňuje.
Upevňovací systémy pro bednění
Spolehlivost a stabilita stavebního bednění, stejně jako schopnost odolávat deformačním zatížením od.
Podlahové bednění: charakteristika
Pro montáž monolitických stropů se používají systémy bednění. Jedná se o komplex vzájemně souvisejících prvků, které.
Pevné bednění pro desky z profilovaného plechu
Výběr potřebných materiálů je velmi důležitou fází výstavby a realizace.
Rozměry nosníku bednění
Při stavbě monolitických konstrukcí stavitelé často používají několik typů bednění a.
“Létající stoly” – podlahové bednění
V monolitické konstrukci se používá mnoho různých systémů bednění. Vybírají se podle principu.
Hmotnost podlahového bednění
Hmotnost smontovaného bednění je důležitým ukazatelem, který je třeba vzít v úvahu při vývoji.

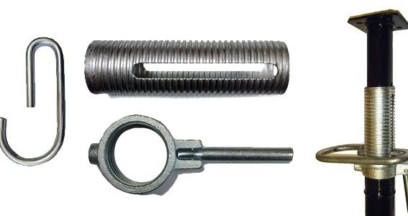

Šroubové regály pro bednění
Šroubový stojan je jednou z hlavních konstrukčních součástí používaných v .
Udělej si sám monolitický strop
Moderní stavební technologie umožňují postavit monolitickou konstrukci přímo na jejím místě. .

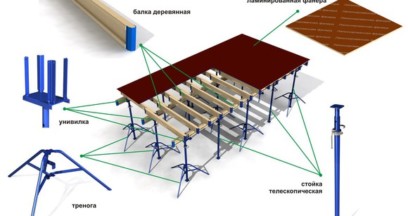

Sada podlahového bednění
