Pro pokládku, instalaci a opravy komunikačních systémů z kovoplastového materiálu se používá speciální nástroj – lisovací kleště na kovoplastové trubky. Toto zařízení vám umožňuje pečlivě zpracovat díly a zajistit spolehlivé, těsné a pevné spojení všech fragmentů navzájem.
Systém sestavený lisovacími kleštěmi se vyznačuje dlouhodobým provozem, zaručuje mechanickou pevnost v místech spojů a nevyžaduje následnou pracnou údržbu. Prozradíme vám, jak vybrat nástroj a jak jej správně aplikovat v praxi. Naše tipy na péči vám pomohou prodloužit jeho životnost.
Odrůdy lisovacích kleští
Podle jedné z klasifikací existují tři typy lisovacích kleští na kovoplastové a plastové trubky: ruční (mini a standardní), hydraulické a elektrické.
Mini ruční kleště jsou nejjednodušší krimpovací nástroj určený pro domácí použití. Zařízení má malé, kompaktní rozměry a bez nástavců váží asi 2,5 kilogramu. Pohodlně padne do ruky a zajišťuje správné zalisování spojky na trubky s průměrem až 20 milimetrů.
Spoje vytvořené pomocí lisovacích kleští jsou považovány za nejodolnější při montáži kovoplastových potrubí. Takové systémy lze bezpečně zabudovat do betonových konstrukcí.
Lisovací tvarovky se používají k vytváření spojů při montáži kovoplastových systémů. Sortiment konektorů nabízených k prodeji umožňuje sestavit komunikační obvod jakékoli složitosti
Vytváření uzlů pomocí lisovacích tvarovek je k dispozici absolutně nezkušenému odborníkovi. Jediným negativem je cena nástroje, který si je nemusí pořizovat na jednorázovou práci.
Lisovací kleště s armaturou odpovídající zařízení jsou vhodné pro opravy a modernizace komunikací
Při výstavbě nových potrubí pro uspořádání domácích, průmyslových a komerčních zařízení se nyní stále více používají kovové plastové trubky. Aby získali co nejspolehlivější spojení, raději používají lisovací kleště
Lisovací spoje provedené lisovacími kleštěmi fungují výborně v topných okruzích. Dokonale odolávají tepelné roztažnosti, nedeformují se
Bezvadnou těsnost prokazují vodovodní systémy, jejichž zařízení bylo vyrobeno pomocí lisovacích kleští a tvarovek určených pro takové montáže.
Lisovací kleště jsou nepostradatelné při instalaci vodou vyhřívaných podlah sestavených z kovoplastové trubky. Mnoho specializovaných železářství je nabízí k pronájmu, pokud nákup na pár dní nedává smysl.
Je doplněn sadou několika trysek určených pro materiál potrubí různých ráží. Díky přítomnosti axiálních excentrů umožňuje provádět dodatečné úpravy, pokud během zpracování dojde k nadměrné vůli.
Standardní ruční model má krimpovací hlavu z těžké kovové slitiny. Pohodlné, prodloužené, teleskopické rukojeti připevněné k hlavě s převodovým mechanismem pomáhají snadno nastavit úroveň kompresní síly.
Lisovací kleště malé velikosti jsou relevantní pouze pro jednorázové opravy a montážní práce v každodenním životě. Snadno se používají, nenamáhají ruku a dávají dobrý výsledek, ale nezvládají rozsáhlé krimpovací akce.
Použití nástroje určeného k ručnímu vytváření připojení nevyžaduje od osoby specifické znalosti nebo rozsáhlé zkušenosti s instalací.
Použití ručních lisovacích kleští vyžaduje použití určité svalové síly, protože v nástroji nejsou žádná zařízení, která by pomohla zvýšit tlak. Proto je tento typ nářadí vhodný pouze pro méně časté domácí práce a eliminaci lokálního poškození potrubních systémů.
Pro jednorázovou opravu domácnosti nebo instalaci nezbytných komunikací z kovoplastu uvnitř domu je ruční lis prostě perfektní a snadno se vyrovná se všemi zátěžemi, které v procesu vznikají. Sada obvykle obsahuje další distanční podložky, které umožňují stlačit trubky různých průměrů.
Ruční lisovací kleště bývají vybaveny přídavnými krimpovacími tryskami o průměru 10 až 26 mm. Toto jsou nejběžnější rozměry průřezu trubek používaných v každodenním životě. Pokud potřebujete zpracovat větší materiál, je lepší vzít si elektrický nebo hydraulický nástroj přizpůsobený pro krimpování trubek 50-100 mm.
U ručního nářadí však existuje řada omezení a jeho krimpovací schopnosti se týkají pouze materiálu malého kalibru (ne více než 26 mm). Ruční kleště si neporadí s velkými kovovými plastovými trubkami, ale v každodenním životě to není příliš důležité. V soukromých domech, chatách a městských bytech se instalují hlavně standardní typy potrubí s malým průřezem.
Na jedné z rukojetí hydraulických lisovacích kleští je hydraulický válec. S krimpovací hlavou je mechanicky spojen výstupní tyčí. V procesu spojování rukojetí k sobě píst vstupuje do hydraulického válce a vytváří pracovní tlak přenášený na hlavu.
Hydraulické lisovací kleště jsou praktickým a pohodlným nástrojem pro provádění pravidelných rozsáhlých oprav a pokládky komunikačních systémů z kovoplastových trubek. Pro jednorázovou práci v domácnosti není rentabilní kvůli vysoké ceně
Síla lidských svalů se prakticky nevyužívá, ale samotné zařízení je mnohem dražší než manuální verze a vyžaduje pravidelnou údržbu.
Modely s elektrickým pohonem mají malé rozměry a nízkou hmotnost, ale vyznačují se vysokým výkonem a snadno snesou zvýšené provozní zatížení.
Při provádění oprav a montážních činností nemusí zaměstnanec ke splnění úkolu vynakládat značné úsilí. To výrazně urychluje proces, snižuje jeho cenu a výrazně snižuje mzdové náklady.
Elektrické kleště jsou dražší než ruční protějšky. Ale s jejich pomocí lze práci jakékoli složitosti provádět mnohem rychleji a kvalitněji.

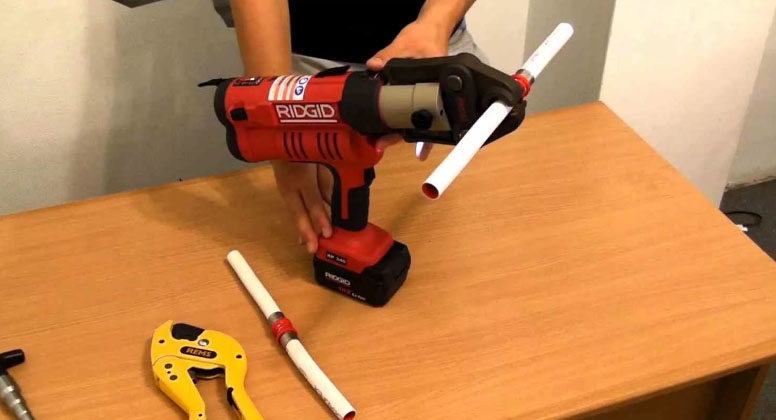

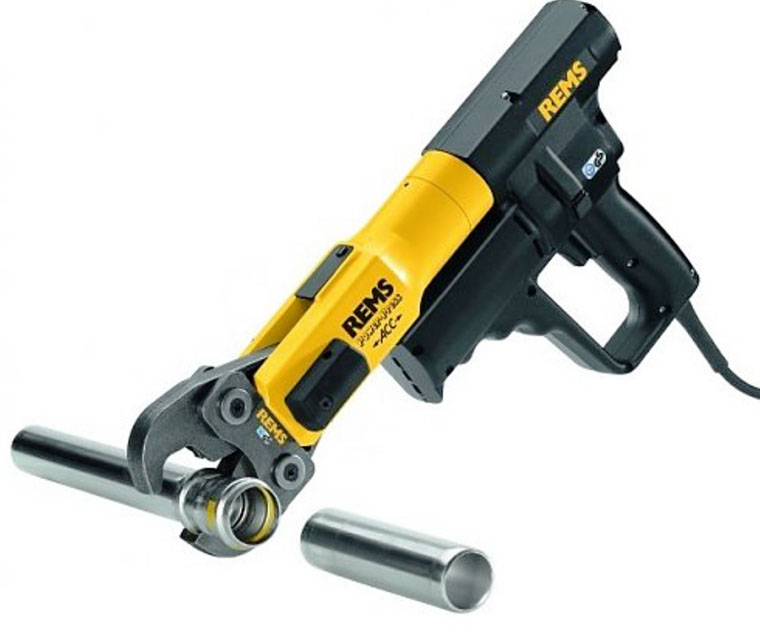

Elektricky poháněné lisovací kleště vytvářejí jasné, rovnoměrné krimpování, snadno zpracovávají trubky o průměru až 110 milimetrů a efektivně fungují při pokládání rozsáhlých komunikací. Urychlují proces formování jednotlivých úlomků do společného systému a jsou vybaveny tryskami, které rozšiřují řadu trubek dostupných pro krimpování.
Podle typu výkonu jsou elektrické lisovací nástroje na kovoplastové a jiné trubky rozděleny do tří podtříd:
- dobíjecí – získejte energii z vestavěné baterie, vhodné pro použití tam, kde není možnost připojení k elektrické síti; na jedno nabití se provede 50 až 100 krimpů;
- síť – práce z klasické elektrické zásuvky 220W;
- univerzální – demonstrují stejnou účinnost v obou režimech (baterie / zásuvka).
Jedinou nevýhodou modelu jsou spíše velké rozměry, které neumožňují pohodlné použití nástroje v obtížných, stísněných podmínkách.
U zařízení s elektrohydraulickým pohonem se používají pouze univerzální odnímatelné hlavy pro nalisování na samostatnou základní část z kovoplastového materiálu trubky. Zatížení při zpracování je rozloženo po celé ploše kloubu a samotný nástroj působí měkčeji a plynuleji. Kvalita spojů po takovém krimpování je bezvadná.
Výběr vhodného modelu lisovacích kleští pro kov-plast přímo závisí na rozsahu navrhované práce a průměru trubek, které mají být krimpovány.
Profesionální instalatéři raději berou elektrické nebo hydraulické kleště. Majitelé domů a bytů si pořizují ruční vybavení, protože neplánují žádné globální práce spojené s instalací a pokládkou kovoplastových komunikačních systémů.
Vlastnosti ručního krimpovacího nástroje
Jednotlivé modely ručních lisovacích kleští mají kromě svých přímých funkcí některé další funkce, které usnadňují proces instalace a přispívají k dodržování základních bezpečnostních pravidel při provozu:
- OPS – možnost rozšíření zaměřená na zvýšení svalové síly pomocí progresivního čtyřstupňového zadržovače.
- APC – unikátní systém, který kontroluje správné připojení (neumožňuje vyjmout kleště z trubky, dokud není svorka zcela dokončena).
- APS – progresivní zařízení pro správné rozložení působící síly v závislosti na rozměrech lisovací tvarovky.
Při plánování nákupu ručních lisovacích kleští na kov-plast nejprve určí průměr použitých trubek a poté na základě těchto údajů zjistí, zda má prodejna nářadí stejného průměru a použité tvarovky určené pro krimpování navázat spojení.
Pokud potřebujete stlačit trubky různých velikostí, vezměte jako základ maximální část dílu. Nástroj s velkým průměrem si poradí i s menšími trubkami, protože další vložky jsou vždy součástí sady, což umožňuje provedení této operace.
Celý proces vytvoření spojení pomocí lisovacích kleští zahrnuje několik standardních kroků:
Před provedením spojení pomocí lisovacích kleští se z konce trubky podél jejího vnitřního povrchu srazí zkosení. Poté jsou kalibrovány – nivelovány, aby se po oříznutí vrátil mírně upravený tvar pomocí kalibru
Do zkosené trubky vložíme tvarovku s předem navlečenými těsnícími kroužky. Podél čáry spojující armaturu s trubkou jsme také umístili dielektrické těsnění, aby se zabránilo elektrické korozi. Na druhý úsek trubky nasadíme kompresní pouzdro
Po působení lisovacích kleští musí být kov lisovacího pouzdra přilehlého k trubce rovnoměrně zvlněn. Po kontrole se spoj zkontroluje na pevnost a těsnost.
Při pokládání vodovodního potrubí spotřebitelé upřednostňují kovové plastové trubky. To je vysvětleno vysokými výkonnostními vlastnostmi komunikací, odolností vůči oxidaci, korozi, usazování mastnoty a tvorbě plaků. Kovoplastová trubka se snadno instaluje a nevyžaduje použití dalšího zařízení pro svařování a ohýbání.
Funkce nástroje
Vodovodní systém je soustava potrubí s četnými odbočkami a přípojkami. Složitost návrhu je ovlivněna architekturou budovy, množstvím objektů na ni navazujících.
Dokování vodovodního potrubí se provádí speciálními spojovacími zařízeními – armaturami. Existují následující typy:
- Přechodové – namontované na spojích ocelových a kovoplastových výrobků;
- Kleština (závitová) – používá se pro spojování válcových inženýrských konstrukcí. Na spoj je aplikován krimpovací kroužek, který je utažen maticí;
- Lisovací tvarovky – používají se při instalaci kovoplastových trubek. Provedení se skládá z těla s tvarovkou, těsnicími a izolačními kroužky, krimpovací objímkou.
Efektivní provoz vodovodního systému je možný, pokud je připojení potrubí provedeno spolehlivě a těsně. U závitového šroubení je vysoká pravděpodobnost chyb, nutnost neustálého dalšího sledování odvedené práce. Časem dotažení matice slábne, je třeba ji dotáhnout, jinak dojde k netěsnosti v potrubí.
Odolnou / spolehlivou možností pro spojování prvků kovového plastového vodovodního systému je použití lisovací tvarovky. Jeho instalace se provádí lisovacími kleštěmi. Lisují tvarovku na křižovatce kov-plastové komunikace pro její utěsnění a utěsnění.
Výhody krimpovacích kleští:
- schopnost odolat tlaku až 10 barů;
- 50letá provozní doba;
- není třeba provádět preventivní údržbu.
Odrůdy lisovacích kleští, charakteristické rysy
Existují unifikované (průměrné) a profesionální (specializované) nástroje na lisování trubek. První má zjednodušený design, je určen pro samostatné použití v domácích podmínkách. Profesionální nástroj je komplexní zařízení vybavené sadou doplňkových funkcí (elektrický pohon, hydraulika, vestavěný procesor). Práce s takovým nástrojem vyžaduje určité dovednosti a schopnosti.
Poznámka: Pokud porovnáme náklady na jednotné a profesionální kleště na kovoplastové trubky, jejich cena je mnohem vyšší. To je způsobeno komplikovaným designem nástroje, přítomností dalších funkcí. Jejich nákup je opodstatněný v případě pravidelné instalace vodovodního potrubí z kovoplastu. Pro jednorázové použití je vhodné zakoupit ruční lisovací kleště.
Tip: před zakoupením lisovacích kleští si zjistěte maximální průměr potrubí plánovaného vodovodu. Pokud jsou v systému inženýrské konstrukce menšího průměru, použijte k jejich lisování speciální jazýčky, které jsou součástí sady nástrojů.
Optimalizace pracovního postupu a kontrola kvality připojení umožní přítomnost:
- otočné držáky, které umožňují otočit nástroj o 270˚ a pracovat s ním na těžko dostupných místech;
- teleskopické trysky – toto zařízení mají pouze manuální modely. Umožňuje vám prodloužit rukojeti nástroje a zajistit pohodlí při práci s ním při krimpování trubek různých průměrů;
- bezpečnostní západka zabraňující náhodnému otevření nástroje;
- nouzový spínač, který umožňuje okamžitě přerušit proces krimpování;
- pohodlná rukojeť, která zajišťuje proporcionální rozložení zátěže během provozu.
Profesionální modely lisovacích kleští jsou vybaveny systémy:
- OPS, která optimalizuje fyzickou námahu při práci s nástrojem;
- APS, který rovnoměrně rozděluje působící síly s přihlédnutím k velikosti/průměru upnuté tvarovky;
- APC, který řídí krimpování tvarovky automaticky – kleště se neotevře, dokud není proces krimpování dokončen;
- CFT, poskytující spolehlivost připojení po dobu 10 000 cyklů.
Tip: Při nákupu elektromechanických lisovacích kleští zkontrolujte výkon motoru, protože ten je klíčem k jejich spolehlivé a dlouhodobé službě.
Vlastnosti používání nástroje
Chcete-li provést lisovací spojení, nejprve odstraňte vnitřní zkosení z konce trubky. To se provádí pomocí výstružníku, který zabraňuje deformaci výrobku. Dále je trubka vybavena krimpovací spojkou. Tvarovka se zasouvá do otvoru až na doraz, dokud se v kontrolním okénku neobjeví komunikační stěna.
V lisovacích kleštích je upevněna tryska požadovaného průměru a rukojeti nástrojů se oddalují. Trubka se vloží do zámku a zalisuje, čímž se rukojeti nástroje spojí, dokud se nezastaví. Po charakteristickém cvaknutí je nástroj odstraněn. Výsledkem krimpování je vzhled dvou prstencových pruhů na výrobku.
Pamatujte: krimpování se provádí jednou, tento postup nemůžete opakovat na stejném místě. To může způsobit poškození komunikace, odtlakování spoje.
