Akumulační teplovodní systémy

Pravidelná dodávka teplé vody je jedním z nejdůležitějších faktorů pohodlí. Potřeba organizovat autonomní systémy teplé vody vzniká jak v individuálním bydlení, tak v bytových domech, kde takové systémy umožňují vyhnout se přerušení dodávky teplé vody během údržbářských prací. Dosud vyvinutá speciální řešení umožňují uspořádat autonomní systém TUV nejen v soukromém domě nebo bytě, ale také v jakémkoli společenském nebo komerčním zařízení – v nemocnici, hotelu, kavárně atd.

K odběru článků se můžete přihlásit na hlavní stránka webu.

Některé teorie

Existují dva způsoby ohřevu vody – přímý a nepřímý. V prvním případě tepelná energie působí přímo na vodu, ve druhém – prostřednictvím mezilehlého chladiva ve výměníku tepla. Autonomní systémy TUV se dělí na tři typy – průtokové, akumulační a kombinované. Volba mezi nimi se provádí na základě údajů o objemu a režimech spotřeby teplé vody, požadavcích na komfort a cenách. Uvědomte si, že není možné plánovat systém zásobování teplou vodou izolovaně od přívodu studené vody, kanalizace, plynu a elektřiny.

Hlavní výhodou průtokového systému je kompaktnost zařízení. Jeho hlavní nevýhodou je absence kumulativní funkce. Průtokové systémy jsou preferovány, pokud existuje stálá potřeba malého množství horké vody při absenci špiček poptávky. Je možné realizovat průtokové schéma pomocí deskových výměníků tepla. Mezi zařízení průtokového typu dále patří plynové ohřívače vody, dvouokruhové topné kotle bez vestavěných zásobníků a průtokové elektrické ohřívače.

Akumulační systém se vyznačuje přítomností zásobníku, ve kterém se předem ohřívá voda pro následnou spotřebu. Takový systém je schopen zvládnout odběrové špičky díky akumulované dodávce teplé vody. Rychlost, s jakou se spotřebovaná zásoba obnoví, závisí na objemu nádoby a výkonu topného tělesa. V zásobníkových ohřívačích vody se používá jak přímý (plynový hořák, elektrický ohřívač), tak nepřímý (jeden nebo více výměníků tepla) ohřev; je možné kombinovat obě metody v jednom kombinovaném přístroji.

Kombinovaný systém má konstrukční vlastnosti průtoku a skladování. Má akumulační nádrž s externím nebo vestavěným výměníkem tepla. Rozdíl oproti akumulačnímu systému je v tom, že teplá voda se získává nikoli ohřevem celého zásobníku, ale přiváděním teplé vody do jeho spodní části. Horká voda stoupá do horní části zásobníku a odtud se spotřebovává.

Akumulační a kombinované systémy umožňují velký průtok teplé vody s relativně nízkým topným výkonem. Na trhu existuje velké množství takových zařízení různých provedení se širokou škálou zásobníků z hlediska objemu, které umožňují organizovat autonomní zásobování teplou vodou v bytě, soukromém domě nebo ve velkém zařízení.

Hotové řešení

Dvouokruhový kotel je jedním z nejpohodlnějších způsobů organizace vytápění a ohřevu vody. Příprava teplé vody u dvouokruhových kotlů je zajištěna v průtokovém režimu pomocí sekundárního deskového nebo spirálového výměníku. U některých modelů se používají tzv. bitermické výměníky tepla, ve kterých se současně ohřívá topné médium otopné soustavy a voda pro teplou vodu. Zvýšené nároky dnešních uživatelů na komfort vedly v posledních letech k zajímavým inovacím. Mnoho výrobců implementuje do svých kotlů funkci práce s prioritou TUV, která umožňuje zvýšit objem ohřívané vody dočasným snížením topného výkonu. Pro zvýšení špičkového výkonu TUV jsou některé modely vybaveny vestavěným bojlerem. Například kotle Genia Maxi (Ariston) o výkonu 28 a 30 kW mají vestavěný akumulační kotel z nerezové oceli o objemu 60 litrů, který umožňuje získat 21,8 litrů vody ohřáté na 30 °C za 10 minut. Vestavné kotle stejného objemu jsou vybaveny kotli řady New Elite 60 (obr. 1) a Nuvola z Ferroli.

Nový nástěnný kotel Luna 3 Comfort od společnosti Baxi využívá několik řešení ke zvýšení účinnosti a komfortu teplé užitkové vody. Například elektronický průtokoměr je vyroben ve formě turbíny, jejíž rychlost měří průtok horké vody. Přímé měření průtoku umožnilo zvýšit rychlost modulace plamene a přesněji udržovat nastavenou teplotu teplé vody. Automatizace kotle navíc umožňuje předehřev vody v sekundárním výměníku tepla, aby nedocházelo ke zpožďování průtoku teplé vody do kohoutku. Pomocí funkce “Sprcha” může uživatel bez dalších manipulací přijímat vodu s optimální teplotou pro sprchování.

READ
Proč praskne břidlice?

Belgická společnost ACV, jejíž jednou z hlavních činností je řešení teplovodního problému pro zařízení s velkými objemy odběru teplé vody, vyrábí dvouokruhové kotle řady HeatMaster o výkonu 62,5 až 225 kW. Mají provedení tank-in-tank (podrobněji v další části článku). Kapacita zařízení pro dodávku teplé vody při zahřátí na 40 °C je od 820 do 6690 l / h. Je zajištěno připojení přídavného externího kotle TUV, kaskádové zapojení kotlů i kaskádové propojení s externím kotlem, což umožňuje vybudovat systém TUV libovolného výkonu.

bojler na TUV

Pomocí externího nepřímého topného kotle lze také organizovat teplou vodu na základě jednookruhového kotle. Na trhu jsou dva hlavní typy zásobníků TUV – spirálové a dvoustěnné (rýže. 2, a, b). U hadovitých kotlů cirkuluje chladivo primárního okruhu přes výměník tepla umístěný v nádrži a předává teplo ohřáté vodě. U ohřívačů vody s dvojitými stěnami chladicí kapalina cirkuluje v dutině mezi dvojitými stěnami válcové části nádrže. Výhodou spirálových ohřívačů vody je jednoduchost konstrukce, mezi nevýhody patří relativně malá teplosměnná plocha. Můžete také zmínit přítomnost zón nedostatečného ohřevu ve spodní části ohřívačů vody obou těchto typů. Někteří výrobci tento problém řeší umístěním přídavných topných těles do odpovídající části nádrže.

Automatizace moderních kotlů, ke kterým je připojen externí kotel, má funkci ochrany proti růstu bakterií – teplota vody v akumulační nádrži periodicky stoupá na úroveň 60-70 ° C, což způsobuje smrt většiny mikroorganismů včetně legionely.

K ochraně nádrže na sanitární vodu před korozí se používají speciální nátěry a také vyměnitelné anody z reaktivního kovu, obvykle hořčíku. Používají se také inertní anody, které nevyžadují výměnu.

Tvorba minerálních usazenin na vnitřním povrchu nádoby se zvyšuje se zvyšováním teploty ohřívané vody. Vrstva vodního kamene o tloušťce 2 mm zvyšuje spotřebu energie na dodávku teplé vody o 20 %. Ochranným opatřením je použití změkčené vody a také speciálních zařízení proti vodnímu kameni.

Původní design, nazývaný „nádrž v nádrži“, implementovala do svých kotlů společnost ACV (rýže. 2, v). Nádoba se sanitární vodou je umístěna v externí válcové nádrži naplněné primárním chladivem. Teplosměnná plocha je dodatečně zvýšena v důsledku zvlnění stěn. Vnitřní nádrž je vyrobena z nerezové oceli. Konstrukce zařízení má samočisticí účinek: vnitřní nádrž je připevněna k vnější nádrži pouze v horní části a v místech připojení potrubí přívodu studené a teplé vody. Zvýšení teploty způsobí zvětšení lineárních rozměrů ocelové nádrže (snížení – naopak); v tomto případě hraje vlnitý profil stěny roli měchu. Vzhledem k tomu, že usazeniny nerezové oceli a minerálů mají různé koeficienty tepelné roztažnosti, dochází k praskání a odlupování.

Technologie ohřevu vody vrstva po vrstvě se rozšířila. Je založena na nízké tepelné vodivosti vody a poklesu její hustoty s rostoucí teplotou. Při absenci míchání může být teplo v nádrži skladováno ve vrstvách, což umožňuje organizovat zásobování různých spotřebitelů z odpovídající teplotní zóny. Tato technika plní úlohu vyvažování a snižuje náklady na řídicí a distribuční zařízení v systémech se složitými hydraulickými okruhy – za přítomnosti různých zdrojů a spotřebitelů, které se liší objemovým průtokem nebo tlakovými poměry.

K dnešnímu dni bylo vyvinuto několik návrhů, které implementují princip ohřevu vrstvy po vrstvě. Nejjednodušší je rozvod přívodního a výstupního potrubí ohřáté vody po výšce akumulační nádrže. Hlavní nevýhodou této metody je narušení teplotních vrstev se zvýšenými tepelnými toky. Další provedení je založeno na použití vrstveného nabíjecího zařízení – ohřátá voda vstupuje do odpovídající zóny trubicí (trubkami) umístěnými uvnitř nádrže. Vrstvené akumulátory tepla nabízí také společnosti DeDietrich, Vaillant, Weishaupt a další.

READ
Baldachýn nad bránou a bránou

Některá řešení pro organizaci zásobování teplou vodou jsou zajímavá nejen technicky, ale také z hlediska designu. Pro nástěnné kotle řady atmoTEC, ecoTEC a turboTEC od Vaillant byly tedy vyvinuty závěsné kotle o objemu 70 a 75 litrů. Konstrukce kotle umožňuje umístit jej na zeď kamkoli – na stranu, pod a dokonce i přímo za kotel (obr. 3). Ve všech případech, s výjimkou posledního, je použit čelní dekorativní panel vyrobený ve stejném firemním stylu.

Individuální topný bod

Alternativou k akumulačnímu nebo akumulačnímu kotli může být příprava teplé vody v průtokovém režimu pomocí individuálního topného bodu. Dostupná řada blokových ITP zahrnuje modely pro samostatný byt, chatu, budovu. Jsou vybaveny uzavíracími a regulačními ventily, zpětnými a pojistnými ventily, oběhovými čerpadly, filtry (obr. 4). Moderní ITP zpravidla používají pájené deskové výměníky tepla, které jsou kompaktnější než skládací. Příkladem takového zařízení je automatická přímá horkovodní stanice LogoFresh nabízená společností Meibes. Má kapacitu až 39 l / min a je určen pro organizaci zásobování teplou vodou v administrativních budovách, chatách napojených na tepelnou síť a komerčních zařízeních. Připojení k systému se provádí pomocí hydraulické šipky nebo vyrovnávací nádrže. Implementováno frekvenční řízení nabíjecího čerpadla výměníku v závislosti na nastavených parametrech teploty a průtoku teplé vody. Je zajištěno kaskádové připojení.

ITP pro soukromé domy a byty nabízejí v Rusku společnosti Alfa Laval, Danfoss, Oventrop a další.

Plynové a elektrické ohřívače vody

Plynový ohřívač vody (sloupec) je pohodlný a relativně levný způsob, jak organizovat zásobování teplou vodou pro městský byt, letní dům nebo malou chatu v přítomnosti plynového potrubí. Hlavními výhodami průtokových ohřívačů vody jsou kompaktnost, hospodárnost (při zavřeném kohoutku se nespotřebovává teplo) a dodávka ohřáté vody ihned po otevření kohoutku. Nevýhodou je nízký (v porovnání s úložištěm) výkon.

V moderních reproduktorech se spolu s piezo zapalováním používá pohodlnější a ekonomičtější – elektrický. Pro zapnutí sloupku s elektrickým zapalováním stačí otevřít kohoutek teplé vody. Následně se automaticky otevře plynový ventil zapalovače a plyn je zapálen elektrickým výbojem. Po zapálení hlavního hořáku řídící jednotka automaticky zhasne zapalovač. Není potřeba neustále hořící zapalovač ušetří až 25 % plynu. Elektrické zapalovací systémy vyžadují k provozu baterie. V některých zařízeních je zapalování realizováno z vestavěného hydrogenerátoru. (Příkladem je systém Junkers Hydro Power.) Některé moderní sloupy mají uzavřenou spalovací komoru, což umožňuje použití koaxiálních komínů a jejich instalaci v nevětrané místnosti.

Akumulační nebo kapacitní ohřívače vody jsou k dispozici v nástěnném a podlahovém uspořádání. Zdrojem vytápění může být podle typu plynový hořák nebo topné těleso (TENY). Podlahové jednotky se od nástěnných liší velkým (až 1000 l) objemem akumulační kapacity. Stávající sortiment zařízení tohoto typu umožňuje zajistit zásobování teplou vodou jak v individuálním bydlení, tak pro malý podnik nebo instituci.

Výhodou této třídy zařízení je možnost současné výroby velkých objemů teplé vody s relativně nízkým topným výkonem. Nevýhody – setrvačnost práce (pro získání ohřáté vody je třeba počkat určitou dobu), poměrně velké rozměry a vyšší cena. Kromě toho jsou ve srovnání s “květinami” méně ekonomické – teplo se spotřebuje nejen na ohřev vody, ale také na udržování její teploty.

Elektrické ohřívače vody se také dělí na průtokové a zásobníkové. V prvním se voda ohřívá při průchodu tělem topným tělesem. Spotřebiče o výkonu 3-6 kW jsou určeny pro standardní napětí 220 V. Výkonnější (7-32 kW) zařízení vyžadují samostatnou linku s automatickým spínačem, vodiče příslušné sekce a uzemnění. Ohřívače vody s výkonem nad 10 kW jsou zpravidla určeny pro třífázový výkon.

READ
Sádrokartonový strop v místnosti se dvěma okny

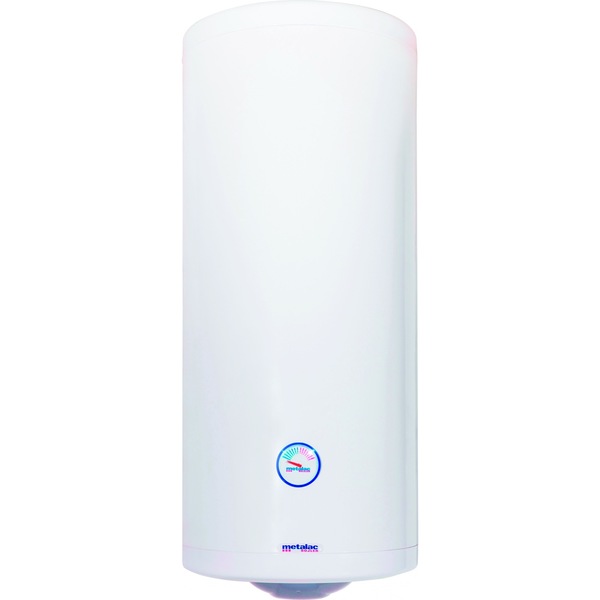

Akumulační elektrické ohřívače vody jsou tepelně izolovaná nádoba (objem – 10–500 litrů a více) s uvnitř umístěným topným tělesem (ohřívači). Teplotu ohřívané vody lze zpravidla nastavit do 85 °C. Voda se ohřívá předem, teplota je udržována termostatem, na jehož signál se topná tělesa zapínají a vypínají.

Výhodou elektrických ohřívačů vody oproti plynovým je snadná instalace, žádný komín. Nevýhody – vyšší náklady na teplo, nutnost připojení výkonných zařízení (od 10 kW) do třífázové elektrické sítě.

Při výběru ohřívače vody je třeba vzít v úvahu jednotlivé parametry – režim a objem spotřeby, přítomnost plynovodu, parametry elektrické sítě, potřeba organizovat odvod kouře při provozu plynového spotřebiče atd. .

Netradiční řešení TUV

Zařízení na obnovitelné zdroje energie se stále více používají v závodech na výrobu teplé vody. Nejběžnější jsou kombinovaná (bivalentní) schémata, kdy jako doplňkové zdroje tepla pro zásobování teplou vodou slouží tepelné čerpadlo (zpravidla typu „vzduch-voda“) nebo solární kolektory (obr. 5).

Teplo z venkovního nebo vnitřního vzduchu místnosti je pro ohřev teplé vody využíváno tepelnými čerpadly Europa od rakouské firmy Ochsner. Jsou vybaveny akumulační nádrží (300 l) s dvojitým smaltem. Další funkce – řízené větrání prostor, klimatizace, odvlhčování užitkových a sklepních prostor.

Zajímavé řešení předvedla slovinská firma Gorenje: na tělo velkého (200–500 l) ohřívače vody bylo namontováno tepelné čerpadlo využívající přebytečné teplo vnitřního vzduchu (obr. 6).

Tepelná čerpadla řady geoTHERM (Vaillant) s vestavěným ohřívačem vody umožňují získat vodu o teplotě až 62 °C. Novinkou roku 2007 je bivalentní ohřívač vody auroSTOR VIH S s objemy od 300 do 500 litrů. Solární kolektor AuroTHERM může sloužit jako jeden ze zdrojů tepla.

Na největších ruských výstavách v roce 2007 inovativní zařízení využívající solární a geotermální energii k vytápění a ohřevu vody předvedli i světoví lídři tepelné techniky jako Ariston, Buderus, Viessmann. Jejich zástupci zaznamenávají rostoucí zájem o schémata využívající tepelná čerpadla a solární panely v jižních oblastech naší země.

Jak vybrat nepřímotopný kotel

Použití nepřímého topného kotle je efektivní způsob, jak organizovat zásobování teplou vodou v soukromém domě. Správný výběr umožní nejen získat teplou vodu za nejnižší cenu, ale také využít dalších výhod, které má pouze tento typ kotle. Více podrobností v tomto článku.

Princip činnosti nepřímotopných kotlů

Na rozdíl od jiných typů ohřívačů vody (gejzíry a bojlery, elektrické akumulační a průtokové) nepřímotopný kotel neohřívá vodu sám. K přípravě teplé vody využívá teplo z externího zdroje – nejčastěji topné pece. Uvnitř nepřímého topného kotle je výměník tepla, kterým cirkuluje chladicí kapalina – destilovaná voda, propylenglykol a tak dále.

Nosič tepla je ohříván v externím zdroji a předává teplo vodě v kotli.

Vlastnosti nepřímotopných kotlů

Nepřímý topný kotel není jediným způsobem, jak organizovat teplou vodu. Instalace dvouokruhového kotle, elektrického ohřívače vody nebo sloupu se může zdát jako jednodušší varianta. Ale v každém z těchto případů má nepřímý topný kotel své výhody.

Ve srovnání s dvouokruhovým kotlem je schéma s instalací nepřímého topného kotle mnohem spolehlivější, zejména pokud je voda tvrdá. Při přímém ohřevu vody se ve výměníku hromadí vodní kámen, který může poškodit kotel. V zimě se tak připravíte nejen o teplou vodu, ale také opustíte dům bez topení.

Před samostatným sloupem má nepřímotopný kotel stejné výhody – díky nízké teplotě chladicí kapaliny se vodní kámen v kotli hromadí mnohem pomaleji. Sloup naproti tomu velmi rychle zarůstá vodním kamenem a obecně je mnohem složitější a náchylnější k rozbití.

Ve srovnání s elektrickými ohřívači vody je „nepřímý“ mnohonásobně hospodárnější. Sice stojí více, ale voda z bojleru vás vyjde 3-7x levněji než ohřátá elektřinou.

Kromě toho mají nepřímé topné kotle další výhody, které je odlišují od jiných zařízení na ohřev vody:

  • Je vhodný pro organizaci dodávky teplé vody s recirkulací. V běžném systému horká voda v potrubí stojí a ochlazuje. Chcete-li počkat, až se voda ohřeje, musíte někdy vypustit několik litrů. V recirkulačním systému horká voda neustále cirkuluje v potrubí a objeví se na kohoutku ihned po jeho otevření.
  • Vhodné pro použití v systémech s alternativními zdroji tepla – solární panely, tepelná čerpadla.
READ
Vlastnosti trámové elektroinstalace v topném systému

Nepřímý topný kotel má však také nevýhody:

  • Omezený objem. Když dojde zásoba teplé vody, budete muset nějakou dobu počkat, než se voda znovu ohřeje.
  • Nízká rychlost ohřevu. Vzhledem k nízké teplotě chladicí kapaliny je ohřev pomalejší než u sloupů a elektrických ohřívačů vody.
  • Vysoká cena.
  • Velké rozměry.
  • Zvláštní požadavky na kotel: ne každý má možnost připojit nepřímotopný kotel.

Charakteristika nepřímotopných kotlů

Užitečný objem zásobníku určuje množství dostupné teplé vody. Parametr by měl být vybrán na základě velikosti rodiny a počtu odběrných míst. Maximální teplota v nepřímotopném kotli je nižší než u elektrického, takže požadovaný objem je pro něj větší.

Ale čím větší je objem kotle, tím déle bude trvat jeho zahřátí.

Tepelný výkon určuje rychlost ohřevu – čím vyšší tepelný výkon, tím rychleji se nádrž zahřeje. Přesnou dobu ohřevu lze vypočítat podle vzorce:

T= 0,00117 * V * (T horká voda – T studená voda) / W

kde T je doba ohřevu v hodinách, V je užitečný objem zásobníku, W je tepelný výkon kotle.

Mějte však na paměti, že tepelného výkonu kotle, uvedeného v charakteristikách, je dosaženo při maximální teplotě chladicí kapaliny a maximálním průtoku. Pokud jsou skutečné hodnoty nižší, nebude možné dosáhnout jmenovitého tepelného výkonu a rychlost ohřevu bude nižší. Teplota chladicí kapaliny a průtok jsou obvykle uvedeny v návodu ke kotli, při výběru oběhového čerpadla se řiďte těmito údaji.

Tepelný výkon kotle závisí na dostupném výkonu kotle. Pokud tedy vynaložíte na vytápění 20 kW a kotel je instalován s výkonem 30 kW, pak na nepřímotopný kotel zbývá pouze 10. I když je jmenovitý tepelný výkon kotle mnohem větší, jeho skutečná hodnota nebude vyšší než 10 kW.

Způsob vytápění

Některé nepřímotopné kotle mohou kromě hlavního – nepřímého – způsobu vytápění používat i elektrické. K tomu je v nich instalováno topné těleso. Některé modely topných těles nemají, ale mají možnost instalace – do revize nebo speciálně navrženého otvoru.

Topidlo umožňuje používat kotel při vypnutém externím zdroji tepla – například pro opravy nebo údržbu. Topné těleso lze také použít k ohřevu vody, pokud externí zdroj nemůže ohřát chladicí kapalinu na požadovanou teplotu. To je možné při použití solárních panelů nebo tepelného čerpadla.

Nedoporučuje se používat elektrický způsob vytápění jako hlavní – všechny výhody nepřímého topného kotle jsou ztraceny. Stává se z něj neekonomický elektrický zásobníkový ohřívač vody, který stojí několikanásobně více než klasický.

Výkon topného tělesa ovlivňuje rychlost ohřevu vody při použití metody elektrického ohřevu. Chcete-li určit dobu zahřívání celého objemu, můžete použít výše uvedený vzorec. Typicky je výkon topného článku relativně malý a nepřesahuje 2 kW. Výkonnější topná tělesa jsou instalována ve velkých kotlích (200 litrů a více), ale v každém případě je jejich výkon mnohem nižší než tepelný výkon kotle při použití tepla z externího zdroje. Pokud kotli trvá ohřátí celého objemu vody z kotle 15 minut, pak se při použití topného tělesa tato doba prodlouží na několik hodin.

Maximální teplota ohřevu vody u různých modelů se může lišit od 65 do 90 ºС. Při výběru této možnosti zvažte následující úvahy:

READ
Recenze samonivelačních podlah Knauf: Tribon, Ubo, Boden všeho druhu

– Při teplotě 40-60 ºС dochází k rychlé reprodukci bakterií. Pro dezinfekci vody je vhodné alespoň jednou týdně ohřát bojler na 80 ºС nebo neustále udržovat teplotu alespoň 70 ºС.

– Při teplotách nad 55 ºС se zvyšuje usazování solí tvrdosti (okují). Z tohoto důvodu se rychlost ohřevu sníží.

– Čím vyšší je teplota, tím efektivněji se využívá objem nádrže.

– Při teplotách nad 70 °C hrozí nebezpečí popálení vodou, pokud se otevře pouze horký kohoutek.

– V každém případě teplota vody v bojleru nebude vyšší než teplota topného média.

Oblast výměníku tepla ovlivňuje rychlost přenosu tepla a tepelný výkon. Při výběru je lepší spoléhat se primárně na tepelný výkon, ale při výběru mezi dvěma kotli se stejným výkonem by měl být upřednostněn ten s větší plochou výměníku. Pro dosažení stejného tepelného výkonu bude vyžadovat nižší průtok, což snižuje cenu a výkon oběhového čerpadla.

Vnitřní nátěr nádrže ovlivňuje jeho schopnost odolávat korozi. Nerezová ocel dobře chrání před korozí a nebojí se mechanického namáhání, ale je drahá. Smalt, skloporcelán a sklokeramika jsou přibližně na stejné úrovni, i když se má za to, že skleněný porcelán a sklokeramika jsou spolehlivější než smalt.

To však značně závisí na dodržení aplikační technologie, takže povlak vnitřní nádrže kotle od důvěryhodného výrobce, bez ohledu na název, bude spolehlivější a odolnější než sklokeramika rozpočtu “čínské”. Společnou nevýhodou těchto typů povlaků je křehkost. Při mechanickém namáhání na nich vznikají trhliny, ve kterých vzniká koroze.

Hořčíková anoda používá se také k ochraně nádrže kotle před korozí. Hořčík reaguje s kyslíkem rozpuštěným ve vodě. Voda se stává méně korozivní, což zachovává kov nádrže, ale anoda se časem rozpadá a musí se pravidelně měnit. Na tvrdé vodě – 1-2x ročně, na měkké vodě – 2x za 3-XNUMX roky.

Recirkulace. Některé kotle mají přídavný vstup pro použití v recirkulačních systémech. Horká voda se rozebírá obvyklým – horním – výstupem a recirkulační zpátečka vstupuje do přídavného – středního – vstupu, kde se mísí s již teplou vodou. Spodní vstup používaný pro přívod studené vody nemůže být recirkulován.

Maximální tlak v nádrži by měl být 1,3-1,5krát větší než tlak studené vody v systému. Obvykle v soukromých domech je tlak studené vody nastaven na 3-4 bar, takže maximální tlak v nádrži kotle 6-8 barů stačí. Ale v domech s centralizovaným zásobováním vodou může být tlak studené vody vyšší.

Maximální tlak ve výměníku tepla. Nepřímotopný kotel obvykle využívá topné médium z topného systému a v něm tlak zřídka překročí 2 bary. Maximální tlak ve výměníku u kotlů není nikdy nižší než 6 bar. Pokud je však váš systémový tlak vyšší, věnujte pozornost tomuto parametru. V parních topných systémech je tlak 10 barů nebo více.

Možnosti výběru nepřímotopných kotlů

Pro vytvoření teplovodního systému s recirkulací budete potřebovat nepřímotopný kotel s příslušnou možností. A už nemusíte čekat, až z kohoutku poteče teplá voda.

Pokud chcete dosáhnout maximálních úspor při ohřevu teplé vody a chystáte se využívat solární panely, vybírejte mezi nepřímotopnými kotli s topným tělesem. Takový kotel vám umožní ohřát vodu na požadovanou teplotu v zataženém dni.

Kotel s revizním otvorem se snadněji čistí od vodního kamene a navíc do něj lze v případě potřeby nainstalovat topné těleso.

Hořčíková anoda ochrání vnitřní nádrž kotle před korozí.

Pro malou rodinu 75-100 osob bude stačit nepřímotopný kotel o objemu 2-3 litrů. Pro rodinu 3-4 osob je lepší vybrat si mezi modely s užitečným objemem 150-200 litrů. Pro velkou rodinu nebo pro dům pro více rodin bude vyžadován kotel o objemu 250 litrů nebo více.
