Abyste zajistili stabilní provoz zásobování vodou, měli byste zjistit, co je hydraulický akumulátor. Toto užitečné zařízení je nezbytné pro automatizaci provozu nezávislého vodovodního systému.
Umožňuje také výrazně prodloužit životnost čerpadla a chránit zařízení před vodními rázy.
V tomto materiálu budeme hovořit o uspořádání a principech provozu hydraulických akumulátorů a také poskytneme doporučení pro instalaci zařízení.
Zařízení a princip činnosti
Hydraulický akumulátor se od klasického pohonu liší složitějším zařízením, které výrazně rozšiřuje jeho funkčnost.
- kovové pouzdro;
- vnitřní membrána;
- bradavka;
- potrubí na vodu.
Membrána rozděluje nádobu na dvě části, jedna je určena pro vodu a druhá je čerpána vzduchem nebo inertním plynem. V důsledku toho je kapalina uvnitř zařízení pod určitým tlakem. To umožňuje regulovat tlak vody v systému.
Každý, kdo se alespoň jednou setkal s problémem nízkého tlaku v systému, bude schopen říci, proč je potřeba hydraulický akumulátor. Někdy se problém vyřeší pomocným čerpadlem, ale GA je účinnější možností.
Uvnitř akumulátoru je membrána¸, která rozděluje zařízení na dvě části: pro vodu a pro vzduch, proto se GA také nazývá membránová nádrž
Je instalován v systému za čerpadlem na externím nebo vnitřním přívodu vody, konkrétní schéma závisí na vlastnostech systému. Voda vstupuje do nádrže a hromadí se tam, přičemž díky membráně se uvnitř vytváří tlak nutný pro normální provoz autonomního zásobování vodou s bezproblémovým přívodem vody do kohoutků.
Běžný akumulátor nezaručuje vhodné tlakové charakteristiky pro přívod vody, protože tlak vzniká pouze rozdílem výšky místa odběru vody a vodní nádrže. Ale s GA nemusíte zvedat nádrž na půdu nebo nadjezd, protože můžete načerpat vzduch, abyste vytvořili požadovaný tlak.
Moderní technologie, například automatický stroj, hydromasáž, jacuzzi, myčka nádobí, mohou fungovat pouze při standardních hodnotách tlaku ve vodovodní síti. Ano, a je pohodlnější se osprchovat, když je proud vody dostatečně silný a neteče ve slabém proudu.
Hydraulický akumulátor musí být použit kompletní s tlakovým spínačem, který ovládá čerpadlo zásobující vodu ze studny, studny apod., a manometrem určeným pro kontrolu a sledování provozních parametrů samostatného vodovodu.
K automatizaci provozu čerpadla je zapotřebí tlakový spínač a manometr a filtry čistí vodu od zbytečných nečistot a chrání akumulátor před poškozením
Relé je nastaveno tak, že při dosažení tlaku zvoleného uživatelem se čerpadlo zapne a vypne. Když je do akumulátoru nasáto dostatečné množství vody a tlak dosáhne maximální nastavené hodnoty, čerpadlo se vypne. Z pochopitelných důvodů se tento indikátor nazývá mezní tlak.
V procesu používání vody se tlak v nádrži postupně snižuje. Když dosáhne minimální nastavené hodnoty (jedná se o tzv. spínací tlak), čerpadlo začne pracovat. Voda vstupuje do nádrže, tlak stoupá, dosahuje limitu, po kterém se čerpadlo vypne.
Poté voda z nádrže opět klesá, když majitelé domu otevřou kohoutek, tlak klesne, relé spustí čerpadlo atd. Pokud z tohoto řetězce vyřadíme GA a relé, čerpací zařízení se zapne při každém otevření kohoutku. Takové použití drahého zařízení je iracionální, protože zdroj jeho provozu je omezen na určitý počet vypínačů.
Hydraulická nádrž může být dodána jako samostatná jednotka nebo jako součást čerpací stanice. V prvním případě je připojen k ponornému čerpadlu přes tlakový spínač.
Kromě toho čerpadlo dodává vodu rychle, což může vést k takovému jevu, jako je vodní ráz. Pro instalatérské práce jsou takové zátěže nežádoucí, mohou poškodit potrubí. Hydraulický akumulátor je odolné zařízení, které se stane nárazníkem a ochrání systém před nežádoucími vlivy.
Konečně vám hydraulická nádrž umožňuje vytvořit trochu vody. I při výpadku elektřiny bude po nějakou dobu možné využívat vodu uloženou v GA. Samozřejmě to není tak velká rezerva jako v pohonu, ale i to se může velmi hodit.
Co jsou to hydraulické akumulátory?
Existují vertikální a horizontální zařízení, jsou instalovány různými způsoby. Nádrže o objemu do 50 litrů se obvykle umisťují vodorovně a větší svisle, aby nezabíraly mnoho místa. To nemá vliv na účinnost. Můžete si vybrat model, který bude pohodlnější k použití a vhodný pro místo, kde bude umístěn.
Celkový objem hydraulické nádrže a množství vody, které může pojmout, jsou různé ukazatele. Kapacita se volí v závislosti na vlastnostech vodovodního systému
U vertikálních a horizontálních modelů je k dispozici vsuvka – vzduchový ventil pro odstranění vzduchu z části, do které je čerpán vzduch nebo plyn. Použití je velmi snadné.
Je umístěn u všech typů hydraulických nádrží ze strany protilehlé k montáži příruby, určené pro připojení zařízení k vodovodu.
Membránové nádrže s červeným tělem jsou určeny pro teplovodní systémy nebo pro vytápění. Musí být používány přísně k určenému účelu.
Barva nádrže je obvykle modrá nebo modrá, na rozdíl od červených expanzních nádrží pro vytápění. Nejsou zaměnitelné, k výrobě membrány se používají různé materiály. Ve „studených“ hydraulických nádržích se používá potravinářská pryž.
Modře zbarvené akumulátory navíc snesou vyšší tlaky než zařízení pro vytápění a přípravu teplé užitkové vody. Takové nádoby nemůžete použít pro jiné účely, rychle selžou.
U vertikálně orientovaných HA je voda přiváděna zespodu a přebytečný vzduch je odváděn v případě potřeby shora a odvzdušňován přes vsuvku. U horizontálních verzí je přívod vody i odvod vzduchu proveden ze strany.
Závitové připojení pro připojení k přívodu vody má vždy stejnou velikost, to je 1 1/2 palce. Závit pro připojení membrány může být vnitřní nebo vnější. Sjednoceny jsou i jejich velikosti, vnitřní závit je standardně 1/2 palce, vnější závit 3/4 palce. To je důležitý bod, protože pro spolehlivé spojení je nutné, aby se rozměry potrubí a vodovodního potrubí shodovaly.
Pokud plánujete zorganizovat nezávislý systém zásobování vodou, musíte vědět, jak funguje konvenční akumulátor vody. Okamžitě byste se měli rozhodnout o možnostech připojení k přívodu vody a způsobech odstranění vzduchu, pokud tlak překročí standardní hodnotu, a také o schématech připojení k systému.
Importované modely GA vypadají velmi reprezentativně, ale ne vždy jsou vhodné pro místní použití. Před nákupem takového zařízení byste si měli prostudovat recenze
Je třeba připomenout, že byly původně navrženy v podmínkách země, kde byly vyrobeny, a ne vždy se shodují s místní realitou. Provozní podmínky mohou být pro západní modely příliš obtížné, takže má smysl hledat možnost od domácího výrobce, který se může ukázat jako atraktivnější z hlediska nákladů.
Doporučení pro instalaci a provoz
Instalace hydraulické nádrže není náročná, jednoduše se připojí k vodovodnímu systému po čerpadle. Před vstupem do zařízení je nutné vložit dobrý filtr na čištění vody od nečistot. Mohou se hromadit uvnitř a poškodit membránu.
Hydraulický akumulátor určený pro autonomní zásobování vodou se nejlépe používá s tlakovým spínačem, který bude řídit provoz ponorného čerpadla
Je třeba vybrat správné místo pro instalaci. GA by měla stát tam, kde se můžete volně přiblížit pro kontrolu zařízení a jeho údržbu. Časem se může stát, že bude nutné zařízení opravit, proto není na škodu si předem promyslet postup při jeho demontáži a obtíže, které mohou v tuto chvíli nastat.
Je velmi důležité, aby se rozměry trysky a vodního potrubí shodovaly. Tím se zabrání hydraulickým ztrátám v důsledku zúžení trasy v některých oblastech. Použití adaptérů je přijatelné, ale nedoporučuje se. Během přítoku a odtoku vody může membránová nádrž vibrovat.
Doporučuje se jej upevnit k základně pomocí podložek tlumících nárazy. Připojení k přívodu vody se provádí pomocí flexibilní oční linky. Měli byste se ujistit, že je zařízení správně nastaveno vodorovně a svisle, zkreslení je nepřijatelné.
Je nutné se předem postarat o možnost odpojení HA od vodovodu tak, aby nebylo nutné zcela vypouštět vodu ze systému. Tento požadavek je realizován instalací běžného uzavíracího ventilu. U malých nádob o objemu do 10 litrů, ve kterých není vsuvka, je také nutné zajistit instalaci vypouštěcího kohoutu.
Více o tom, jak připojit hydraulický akumulátor k vodovodnímu systému, si můžete přečíst v tomto materiálu.
Údržba hydraulické nádrže se redukuje na pečlivou kontrolu karoserie a kontrolu tlaku ve vzduchovém prostoru. Někdy je potřeba načerpat vzduch nebo jej odvzdušnit, aby se obnovil správný výkon. Obvykle by měl být tlak asi dvě atmosféry nebo o něco méně. Kromě toho by měl být odstraněn vzduch, který se nahromadil za membránou v oddělení, kde je uložena voda.
Někdy zde můžete nainstalovat i automatický odvzdušňovací ventil. Pokud pro tento postup není žádný otvor, musíte GA odpojit od přívodu vody a úplně vyprázdnit přes vypouštěcí kohout. Vzduch bude vycházet z nádrže spolu s vodou. Pak zbývá jen znovu zapnout čerpadlo, aby do nádrže opět začala proudit voda.
Když už mluvíme o tom, jak funguje membránový akumulátor, stojí za zmínku, že nejčastější poruchou v GA je průlom membrány. Tento elastický prvek je vystaven stálému tahu a tlaku, a proto časem selže.
Zde jsou známky toho, že membrána praskla:
- voda vytéká z kohoutku s ostrými škubnutími;
- ručička tlakoměru „vyskočí“;
- po úplném odvzdušnění obsahu „vzduchové“ komory vytéká voda z bradavky.
Poslední bod umožňuje přesně zjistit, zda je problém skutečně s membránou. Pokud voda nevytéká z vsuvky a voda vstupuje do systému slabě, s největší pravděpodobností je pouzdro odtlakováno. Je nutné jej pečlivě prozkoumat, najít a opravit praskliny.
Membrána se může poškodit opotřebením nebo nesprávným používáním. Je třeba jej kompletně vyměnit, je zbytečné tento prvek opravovat.
Výměna membrány není obtížná, ale musíte vybrat přesně stejný prvek jako poškozený, protože je navržen speciálně pro tuto konkrétní HA.
K provedení opravy potřebujete:
- Odpojte zařízení od vodovodního systému.
- Vypusťte vodu, vypusťte vzduch.
- Povolte upevňovací šrouby.
- Odstraňte poškozenou membránu.
- Nainstalujte správnou položku.
- Upevněte jej šrouby.
- Nainstalujte GA na místo a připojte jej k systému.
Nejobtížnější částí tohoto postupu je utahování šroubů. Mělo by být jednotné, proto se doporučuje je zkroutit a na každém prvku provést střídavě jednu otáčku. Tato taktika vám umožní správně zafixovat membránu na těle a zabránit tomu, aby její okraj sklouzl dovnitř.
Někteří nezkušení řemeslníci ve snaze zlepšit kvalitu spoje aplikují na okraj membrány tmel. To by se nemělo dělat, protože složení může zničit gumu a způsobit opačný účinek.
Závěry a užitečné video k tématu
Zařízení a princip činnosti GA:
Pro autonomní systém zásobování vodou je užitečným zařízením hydraulický akumulátor, který zajišťuje automatický příjem vody a zapíná / vypíná čerpadlo. Takové zařízení zlepší kvalitu dodávky vody a zabrání poruchám technických zařízení.
Máte po přečtení materiálu nějaké otázky? Můžete se jich zeptat v bloku komentářů a my se jim pokusíme dát mimořádně jasnou odpověď.
Při uspořádání autonomního zásobování vodou se pro zásobování vodou používají hydraulické akumulátory. Nenápadně vypadající ocelová nádrž plní řadu důležitých funkcí. Bez instalace zařízení si nelze představit dobře fungující příměstský vodovodní systém. Výběr, instalaci a odladění provozu jednotky je třeba pečlivě zvážit, protože na tom závisí životnost čerpadla a bezproblémové používání vody v domě.

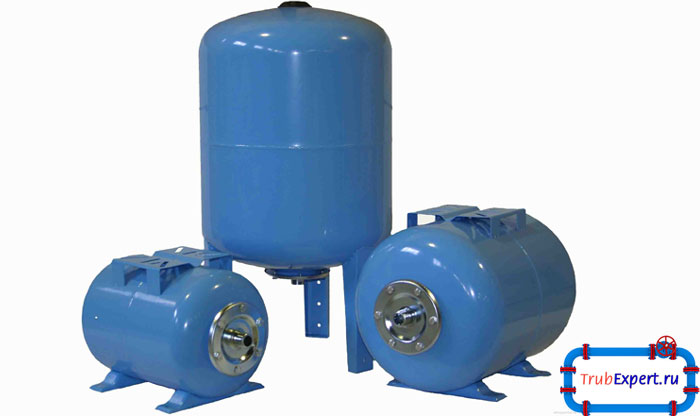

Hydraulické akumulátory, to jsou také akumulační, tlakové nebo expanzní nádoby – nezbytné prvky pro uzavřený typ vodovodu v domech
Práce akumulátoru
Hydraulický akumulátor má mnoho názvů – hydraulická nádrž, akumulační nádrž, membránová nádrž. Podstata činnosti zařízení se nemění. Jednotka je červený nebo modrý kovový válec, který je připevněn k podlaze. Vnitřní dutina nádrže je rozdělena na dvě komory. Vzduch je čerpán do jedné komory a přichází do kontaktu se stěnami pohonu. Druhá přihrádka je naplněna vodou – ta přichází do styku s potravinářskou pryží, která splňuje hygienické normy.
Princip činnosti hydraulického akumulátoru je následující. Když se voda ze zdroje dostane ke spotřebiteli, nejde přímo do kohoutků. Pokud je rozvod vody organizován tímto způsobem, pak každé otočení ventilu zapne čerpadlo, protože tlak uvnitř potrubí okamžitě klesne. V tomto provozním režimu dojde k předčasnému selhání čerpacího zařízení.
Hydraulická nádrž přeruší řetěz – odebere nastavený objem vody do pryžové nádrže, akumuluje ji a poté ji distribuuje spotřebitelům. Ukázalo se, že čerpadlo se jednou zapne, aby naplnilo pryžovou nádobu vodou. Když je nádrž na vodu prázdná, tlak uvnitř nádrže klesne na předem stanovenou úroveň, čerpadlo začne znovu pracovat a cyklus se opakuje. Řídí proces tlakového spínače.
Hydraulické akumulační zařízení pro čerpání vody ze zdroje je vybaveno odbočným potrubím. Na druhé straně je instalována vsuvka do auta pro kontrolu tlaku ve válci. Některé jednotky jsou vybaveny speciálními ventily, kterými je vypouštěn přebytečný vzduch. Vzniká plněním a vyprazdňováním pryžové komory. Ve zbytku jsou kohoutky instalovány ve vodovodním systému.
Skladovací nádrže jsou k dispozici v různých velikostech. Objem akumulátoru pro zásobování vodou je v rozmezí 25-500 litrů. Objem vody, který hydraulická nádrž pojme, je 35-40% z celkového množství.
Funkce hydraulického akumulátoru

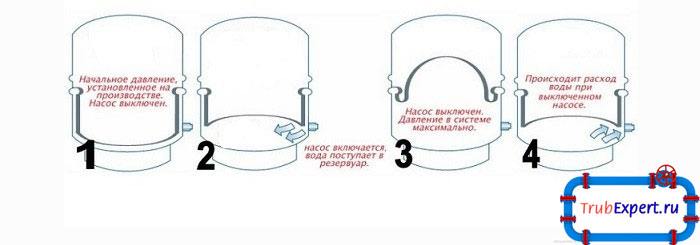

Obrázek ukazuje činnost hydraulické nádrže v zásobování vodou. Jednotka je řízena automaticky, což zvyšuje její životnost
I malé akumulační nádrže plní ve vodovodním systému 4 důležité funkce:
- Hydraulické akumulátory udržují konstantní tlak pro domácí instalatérské práce
- Zařízení chrání přívod vody a všechna přidružená zařízení před vodním rázem, ke kterému dochází při zapnutí čerpadla
- Hydraulické nádrže prodlužují životnost čerpadla, které se zapne pouze tehdy, když je baterie ponechána bez vody
- Nádrž obsahuje zásobu vody, kterou lze využít v případě výpadku proudu a zastavení čerpací stanice nebo ponorného čerpadla
Hydraulický akumulátor pro vodovodní systémy výrazně snižuje riziko poruchy zařízení, zvyšuje životnost čerpadla a umožňuje mít zásobu vody.
Typy hydraulických akumulátorů
Vodní baterie jsou klasifikovány podle následujících kritérií:
- Způsob sběru vody
- umístění
- Jmenování
Způsob sběru vody
Zásobní nádrž na vodu je v závislosti na způsobu jejího jímání dvou typů:
- Balónek – voda se shromažďuje v gumové baňce vyrobené z gumy. Balonový typ hydraulických nádrží je považován za spolehlivější
- Membrána – membrána akumulátoru je napnuta vodou. Vyrobeno z potravinářské pryže, rozděluje nádobu na polovinu. Má antibakteriální vlastnosti a splňuje hygienické normy

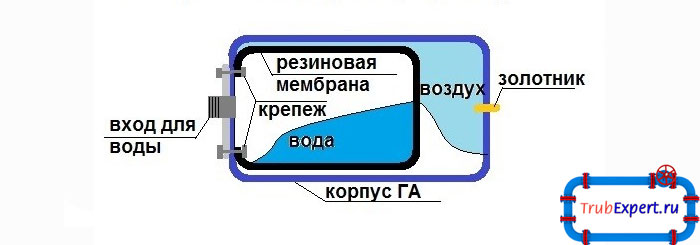

Zařízení hydraulické nádrže: kovové pouzdro, pryžová membrána. Navíc je zde cívka, která reguluje přívod a odvzdušňování vzduchu a filtr, který odstraňuje nečistoty.
- Vertikální – o objemu více než 50 litrů mají nahoře ventil pro odvětrání vzduchu, který vzniká při čerpání vody
- Horizontální – vyžadují instalaci přídavného ventilu pro odvzdušnění. Zařízení má často speciální držáky pro čerpadlo, takže je vhodné pro použití s čerpacími stanicemi
Vertikální membránová nádrž pro zásobování vodou nemá žádné konstrukční rozdíly od horizontální – výběr zařízení je často založen na vlastnostech místnosti, kde bude pohon umístěn.
Jmenování
Hydraulické akumulátory jsou k dispozici pro studenou i teplou vodu, proto jsou lakovány modrou nebo červenou barvou. Červená jednotka se nazývá kompenzace nebo expanze. Používá se jako akumulační nádrž pro vytápění. Jednotka má konstrukční odlišnosti od vodní nádrže a nelze ji instalovat místo ní.
Jak vybrat nádrž na vodu
Při výběru nádrže byste měli zvážit všechny nuance jejího použití, instalace a pamatovat si princip baterie. K tomu je třeba věnovat pozornost následujícím bodům:
- Objem vody, který spotřebuje domácnost – stagnace vody v nádrži vede k rozvoji mikrobů, nedostatek vody způsobuje přetížení motoru čerpadla
- Charakteristika čerpadla – čím výkonnější zařízení, tím větší tlaková nádoba je zvolena
- Vlastnosti místnosti pro instalaci pohonu – je vybrána vertikální nebo horizontální jednotka
- Přívodní potrubí a vstup hydraulické nádrže musí mít stejný průřez – zúžení povede ke změně činnosti celého hydraulického systému
- Dostupnost dostupných náhradních dílů – k zařízení je často dodávána náhradní membrána akumulátoru
Instalace a spuštění disku
Hydraulický akumulátor pro soukromý dům je instalován samostatně nebo odborníky. Pro systém je vybráno místo, do kterého je vždy zajištěn volný přístup v případě potřeby opravy nebo ověření práce. Jednotka je připevněna k podlaze pomocí pryžových podložek. To zajišťuje spolehlivost instalace, snižuje hladinu hluku a vibrací. Upevnění na potrubí se provádí pomocí pryžových adaptérů.
Před spuštěním se zkontroluje tlak vzduchu v akumulátoru. K tomu slouží manometr, který má přesnou stupnici. Obvykle je nastavena na 1,5 atmosféry. V případě potřeby se tlak upraví:
- Zvýšení tlaku v nádrži vede k menšímu hromadění vody, zvýšenému tlaku, častému zapínání čerpadla pro čerpání více vody, ale může prasknout membrána – nedoporučuje se nastavovat tlak pod 1 atmosféru
Podle návodu se seřídí tlakový spínač, pohon se připojí na vodovod.
Při prvním spuštění zásobníku vody je voda přiváděna pomalu – zabrání se tak protržení membrány a stane se elastickou.
Poruchy zařízení a jejich odstraňování
Mechanické poškození karoserie, protržení membrány, problémy s těsností nádrže vyžadují opravu zařízení. Nejčastěji se vyměňuje membrána v akumulátoru nebo válci. Následující příznaky pomohou určit poškození pryžového vaku v červené nebo modré nádrži:
- Kohoutek chrlí vodu
- Tlakoměr ukazuje vysoký tlak, který prudce klesá
- Po odvzdušnění vytéká voda přes bradavku
Membránu můžete vyměnit v servisním středisku nebo sami. K tomu budete muset zakoupit potřebný náhradní díl, odpojit a rozebrat pohon a odstranit starou membránu. Potíže vznikají při instalaci nové membrány – často sklouzává dovnitř a celý proces se musí opakovat znovu.
Existují další poruchy hydraulického akumulátoru pro vodovodní systémy, které se nejčastěji vyskytují:
- Vzduchový ventil netěsní – příčinou je prasknutí membrány
- Pumpa se často zapíná – poškození membrány je eliminováno výměnou, nedostatečný tlak v nádržce je uveden na požadovanou úroveň protlačením vzduchu přes vsuvku pomocí autopumpy
- Nízký tlak vody – nedostatek vzduchu v akumulační nádrži je kompenzován čerpáním
- Poškození pouzdra, porušení těsnosti – opraveno servisem
Ne každá závada v činnosti hydraulické nádrže podléhá nápravě. Pokud jsou potíže s provozem pohonu spojeny s malým objemem nádrže – čerpadlo se často zapíná a vypíná – jediným východiskem je výměna skladovacího zařízení.
Použití baterií při organizaci autonomního zásobování vodou vám umožňuje používat jej po dlouhou dobu a efektivně. Nepřítomnost vodního rázu, šetrný provoz čerpadla, udržování tlaku vody v domě, vytváření zásobování vodou jsou hlavními funkcemi zařízení. Zásobník se volí v závislosti na spotřebě vody a vlastnostech čerpadla.
