Deskové radiátory: zvažte ocelové deskové radiátory

Ocelové deskové radiátory se používají k vytápění místností v uzavřených tepelných sítích, v topných sítích s nízkoteplotními podmínkami a dalšími vlastnostmi. Výrobní materiál – ocel – poskytuje dobré výkonové vlastnosti za rozumnou cenu, což odlišuje tento typ radiátoru od zařízení vyrobených z hliníku a kovu.

Radiátory se vyrábějí s různými vlastnostmi, které přímo ovlivňují jejich kvalitu. Široká škála modelů umožňuje vybrat produkty pro topné systémy a místnosti s různými specifikacemi.

Návrhové prvky

Ocelové deskové otopné těleso je součástí topného systému odpovědného za přenos tepla do okolí. Takový produkt se může skládat z několika bloků (od 1 do 3 panelů), z nichž každý může být vyroben ve formě, která podporuje maximální přenos tepla.

Mezi konstrukční prvky patří také následující vlastnosti:

• každý panel je vybaven žebry ve tvaru U, které zvyšují konvekční vytápění místnosti o 50 %;
• pro výrobu panelu se používají dvě části lisované oceli válcované za studena, které jsou svařeny (někdy se k výrobě používá nerezová ocel), standardní tloušťka hlavní části se pohybuje od 1.2 do 1.25 mm a žebra mohou mít tloušťku od 0.4 do 0.5 mm;
• před lakováním jsou díly opatřeny základním nátěrem pomocí kataforézy, po které je aplikován práškový lak (hlavní barva výrobků je bílá, ale je možné lakování na zakázku v jakékoli jiné barvě);
• u radiátorů se 2 nebo 3 panely je často nahoře dekorativní přepravka a po stranách pevné panely;
• podle GOST má standardní jednoduchý radiátor 2 trubky na každé straně.

Технические характеристики

U ocelových deskových radiátorů jsou hlavními parametry: tlak, prostup tepla (tepelný výkon) a provozní teplota.

• Pracovní tlak. Produkty pracují ve dvou hlavních tlakových rozsazích.
• Od 7 do 8 barů, což je typické pro topné systémy v evropských zemích. Tato norma je způsobena skutečností, že hlavní budovy jsou nízkého a středního typu.
• 10 bar. Tento indikátor se používá ve většině topných systémů v zemích SNS (zejména v Rusku). Nízkopodlažní budova (do 5 pater) se vyznačuje tlakem 4 bary, pro typickou devítipodlažní budovu – od 5 do 7 barů, ve vyšších budovách (nad 14 pater) tlak dosahuje 10 barů.
• Maximální provozní teplota. Standardem pro výrobky této třídy radiátorů je teplota 110 stupňů. Kvůli tomuto indikátoru se nepoužívají v parních systémech.
• Odvod tepla. To je hlavní charakteristika každého radiátoru – závisí na tom účinnost přenosu tepla z vody přes kov do místnosti. Tento parametr se měří ve wattech a ukazuje množství tepelné energie přenesené do okolí za jednotku času. Prostup tepla je dán vlastnostmi lamel, velikostí panelu a režimem tepelného provozu topného systému (teplota vody).

Podle normy EN442 musí mít tepelný režim parametry 75/65/20, kde první číslice je teplota vstupní vody, druhá je výstupní a třetí je vzduch v místnosti.

V jiném režimu, než je tento, bude stanovení tepelného výkonu deskového otopného tělesa vyžadovat přepočet. Pro jeho přesnost jsou vyžadovány výrobní specifikace pro produkty, korekční faktory a převodní vzorec.

Hlavní pravidlo: čím menší parametry režimu, tím výkonnější radiátory jsou potřeba k zajištění stejné teploty v místnosti.

Funkce aplikace

Na základě konstrukčních vlastností a technických vlastností je vytvořen určitý rozsah použití ocelových deskových otopných těles.

Charakteristické jsou následující body:

• radiátory se doporučují pro použití v uzavřených topných systémech soukromých domů a novostaveb, vytápěných pomocí topných bodů a jednotlivých nástěnných kotlů;
• ocelové radiátory se nedoporučují používat v bytových domech se systémem ústředního vytápění a v soukromých domech s gravitačním systémem;
• optimálními podmínkami pro ocelové radiátory jsou otopné soustavy s nízkoteplotními režimy, ve kterých se používají kondenzační kotle (optimální režim je charakterizován výstupní teplotou vody 50-55 stupňů).

Ocelové deskové radiátory jsou klasifikovány podle různých kritérií: podle přítomnosti konvekčních lamel, podle možnosti připojení, podle verze přední desky. Kromě toho existují různé velikosti panelů.

Podle přítomnosti konvektivních žeber se rozlišují dva hlavní typy:

• s konvekčními žebry;
• hygienické panely bez žeber, jejichž charakteristickým znakem je snadný přístup do vnitřku výrobku pro čištění, také nejsou vybaveny ozdobnými mřížkami, ale zařízení se používají v místnostech se zvýšenými požadavky na hygienické normy.

Ocelová desková otopná tělesa jsou také rozdělena do skupin podle možnosti připojení.

• Boční připojení.
• Spodní připojení. Tento výrobek je vybaven dvěma přídavnými trubkami (3/4 HP nebo 1/2 HP), má vzdálenost mezi středy 5 cm a vestavěnou termostatickou ventilovou vložku. Termostatickou hlavici je nutné zakoupit samostatně. Připojovací trubky jsou umístěny na panelu vpravo dole. Existuje i verze se středovým spodním připojením, jehož trubky jsou umístěny vlevo dole. Tato možnost s jedním panelem je velmi populární.

Podle verze předního panelu jsou ocelové radiátory rozděleny do panelů, jejichž charakteristické rysy jsou:

• povrchové zvlnění;
• rovinnost a hladkost povrchu – tato vlastnost se získá nalepením druhého hladkého panelu na standardní vlnitý panel;
• rovina povrchu s drážkami protínajícími se vodorovně nebo svisle.

Ocelové baterie jsou také klasifikovány v závislosti na kompletnosti radiátoru, množství a kvalitě panelů a také jejich velikosti.

Typ deskového radiátoru je označen dvěma čísly: např. v čísle „21“ první číslo udává počet panelů a druhé – kolik z nich je vybaveno žebry. U hygienických radiátorů je druhá číslice vždy nula (například 30, 20, 10).

Rozměry deskových radiátorů:

• výška výrobku: 200, 300, 400, 450, 500, 550, 600, 900 mm;
• délka výrobku: 400 – 3000 mm (s intervalem 100 mm).

Výhody a nevýhody

Ocelové deskové radiátory mají velké množství různých vlastností, Mezi nimi můžeme vyzdvihnout některé pozitivní vlastnosti:

• mírné náklady vám umožňují vybrat radiátory s vysokou tepelnou účinností i se skromným rozpočtem;
• dobrý přenos tepla;
• široký výběr typů a velikostí panelů umožňuje vybrat si radiátory požadovaných rozměrů, přesně vhodné pro specifika místnosti;
• různé možnosti připojení přispívají k pohodlnému ovládání produktu s neobvyklými obrysy místnosti;
• lze použít v nízkoteplotních topných systémech díky vysokému přenosu tepla, který zajišťují žebra;
• Pohodlná termoregulace je zajištěna nízkou tepelnou setrvačností.

Ocelové radiátory mají také své nevýhody:

• špatná odolnost proti korozi, která je oslabena přítomností kyslíku ve vodě (nejhorší období je vyprazdňování systému, kdy je síla korozních procesů maximální);
• zařízení se zhoršují v přítomnosti nečistot ve vodě;
• špatná odolnost vůči hydraulickým rázům;
• nízký maximální pracovní tlak (až 10 bar);
• vzhledem k dominanci ocelových radiátorů konvekčním přenosem tepla musí mít místnost dobrou cirkulaci vzduchu.

Výrobci

Při nákupu byste měli vzít v úvahu mnoho funkcí, které jsou součástí ocelových deskových radiátorů a hodnocení výrobců. Jednou z nejdůležitějších vlastností je výrobce, na kterém závisí kvalita surovin a výrobní metody, které určují konečný produkt. S ohledem na to existuje několik společností, které stojí za to vyzkoušet a které mají dobrou pověst.

Purmo

Purmo je finská společnost s 60 lety zkušeností.

Produkty společnosti jsou v Evropě a Rusku žádané z několika důvodů:

• vysoce kvalitní montáž;
• dvojité barvení elektroforézou, které zajišťuje pevnost a trvanlivost povlaku;
• estetika produktů, která zapadá do moderních designových stylů;
• široký rozsah;
• možnost aplikace v jedno- a dvoutrubkových systémech;
• dlouhá záruční doba (10 let).

Kermi

Kermi je německý výrobce vyrábějící ocelové radiátory nejvyšší kvality, mezi jehož charakteristické vlastnosti patří:

• moderní design;
• vysoký přenos tepla;
• široká škála modelů různých velikostí s možností spodního a bočního připojení;
• dlouhá provozní životnost;
• elektrostatické lakování, prováděné při teplotě 180 stupňů, což zajišťuje vysokou pevnost a stabilitu povlaku.

PRADO

PRADO je ruská společnost vyrábějící vysoce kvalitní ocelové radiátory přizpůsobené specifickým provozním podmínkám hydraulických systémů v zemích SNS a mající dobré recenze. Lze použít pro jedno- i dvoutrubkové vytápění. Materiál radiátorů, které jsou vyráběny v Rusku, je vysoce kvalitní ocel o tloušťce 1.2 mm.

Společnost implementuje dva hlavní modely:

• Klasika s bočním připojením topného potrubí;

• Univerzální se spodním typem přívodu tepla a termostatickým ventilem.

Způsoby připojení

Existuje několik hlavních možností připojení potrubí chladicí kapaliny k radiátorům.

• Úhlopříčka. Možnost, která vyniká maximálním odvodem tepla. U této techniky je horkovodní potrubí připojeno k hornímu potrubí na jedné straně a výstupní potrubí je připojeno ke spodnímu potrubí na opačné straně. Průchod vody radiátorem zajišťuje nejvyšší přenos tepla. Pokud změníte zapojení opačně (přívodní topná síť je zdola a výstupní topná síť shora), sníží se účinnost přenosu tepla radiátorem o 10%. Toto schéma je zvoleno, pokud existují dlouhé radiátorové panely a radiátory skládající se z velkého počtu sekcí (více než 12). Pro zlepšení estetiky může být přívodní potrubí instalováno do drážky ve stěně (lze také nainstalovat výstupní potrubí).
• Boční jednostranné. Vstup topné sítě je připojen k horní zásuvce radiátoru a výstup je připojen ke spodní. Zároveň se účinnost přenosu tepla (ve srovnání s diagonálním připojením) sníží o 2 %. Pokud připojíte v opačném pořadí (vstupní potrubí je dole a výstupní potrubí nahoře), pak se přenos tepla sníží o dalších 7%.
• Dolní. Vstupní potrubí topné sítě je stejně jako výstupní potrubí připojeno k radiátoru ve spodních hrdlech z různých stran. Používá se při pokládání hlavních potrubí pod podlahu nebo na stěnu (pokud není možné potrubí maskovat ve stroboskopu). Účinnost přenosu tepla je o 7 % nižší než u diagonálního připojení.

Výběr a ovládání: tipy a nuance

Při výběru radiátorů pro určité podmínky stojí za to zvážit některé vlastnosti ocelových deskových radiátorů.

• Pro nízko a středněpodlažní budovy byste měli používat radiátory dimenzované na provozní tlak 8 barů – tato bezpečnostní rezerva zajistí dlouhodobý provoz bez poruch.
• Pro boční připojení je nutné odšroubovat termostatickou vložku. Upevnění musí být bezpečné.
• Předpokladem efektivního vytápění ocelovými radiátory je cirkulace vzduchu, proto se nedoporučuje umísťovat výrobky příliš blízko podlahy a parapetu.
• Až do konce instalace je lepší neodstraňovat tovární obal – tak bude povlak lépe chráněn před poškozením.
• V případě použití jednotrubkového topného systému je nutné přidat ventily se zvýšenou kapacitou.
• Při výběru radiátorů by se neměla brát v úvahu šířka parapetů, ale požadované množství tepla a tomu odpovídající prostup tepla výrobků.

Více o ocelových deskových radiátorech vám prozradí následující video.

Ocelové deskové radiátory byly vyvinuty jako alternativa ke starým litinovým radiátorům a získaly si největší oblibu mezi majiteli soukromých domů a chat. Jejich hlavní výhodou je vysoká rychlost přenosu tepla, která je mnohem vyšší než u článkových radiátorů. Jsou vhodné do každé místnosti díky široké škále modelů a možností, ve kterých jsou deskové radiátory vyráběny. Jejich technické vlastnosti jsou také velmi dobré, takže jsou neustále žádané.

Ocelový deskový radiátor

Návrh deskových radiátorů

Desková topná tělesa se skládají z několika, obvykle jednoho, dvou nebo tří panelů, což jsou dva svařené ocelové plechy. Po vyražení se na nich objeví svislé žlaby, které slouží k cirkulaci chladicí kapaliny. Pro dosažení lepšího odvodu tepla jsou často vybaveny ocelovými žebry na zadní straně panelu pro zvýšení konvekce vzduchu.

Baterie jsou rozděleny do několika typů podle počtu panelů:

• typ 10 – baterie z jednoho panelu, bez povrchové úpravy a bez konvektoru;
• typ 11 – baterie jednoho panelu, vybavená jedním konvektorem, bez horního roštu;
• typ 20 – baterie ze dvou panelů, má mřížku pro odvod vzduchu, není vybavena konvektorem;
• typ 21 – baterie ze dvou panelů, má jeden konvektor, zvenčí uzavřený pláštěm;
• typ 22 – baterie dvou panelů, má dva konvektory, plášť;
• typ 30 – baterie tří panelů, bez konvektoru, nahoře uzavřená mřížkou;
• typ 33 – baterie tří panelů, se třemi konvektory, uzavřená pláštěm.

Důležité! Tepelný výkon závisí na typu radiátoru. Některé, jako jsou typy 10 a 11, využívají výhradně teplo, zatímco jiné uvolňují teplo pomocí ohřevu a konvekce.

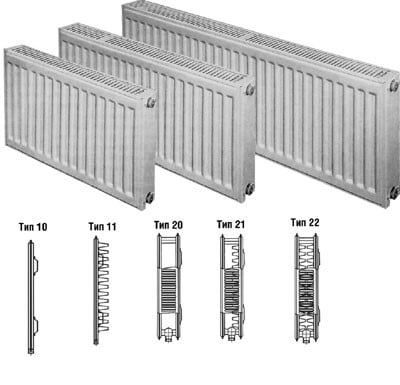

Návrh deskových radiátorů

Kromě toho jsou desková otopná tělesa k dispozici se spodním a bočním připojením. Navíc modely s nižším typem připojení mají obvykle vyšší cenu kvůli atraktivnějšímu vzhledu: u tohoto typu připojení jsou trubky téměř neviditelné, jdou do podlahy nebo soklu, aniž by narušily vzhled stěny.

Výhody a nevýhody deskových radiátorů

výhody a nevýhody radiátorů

Hlavním důvodem, proč si lidé vybírají ocelové deskové radiátory, jsou technické vlastnosti tohoto typu baterie. Mají řadu výhod, které příznivě odlišují tyto radiátory od jiných modelů:

• Jednoduchá konstrukce. Na jednu stranu to lze vnímat jako výhodu: není třeba trpět instalací po sekcích, protože desková otopná tělesa jsou pevná. Na druhou stranu lze stejnou kvalitu vnímat jako nevýhodu: v případě poruchy budete muset vyměnit celou baterii.
• Vysoký odvod tepla. Ocelové deskové otopné těleso, jehož technické vlastnosti jsou v tomto ohledu nepřekonatelné, je ideální pro instalaci v každé místnosti. Velkého ukazatele tepelného výkonu je dosaženo díky vlastnostem oceli rychle přijímat a odevzdávat teplo a v kombinaci s provozem konvektorů se výsledek mnohonásobně zvyšuje. Také ne poslední roli hraje velká plocha radiátoru.
• Atraktivní vzhled. Ocelové deskové radiátory se perfektně hodí do každého interiéru, aniž by poutaly přílišnou pozornost. S vysoce kvalitním lakováním lze takové baterie instalovat zcela bez dekorativních panelů, které výrazně zvyšují tepelné ztráty. K celkové estetice radiátoru přispívá i spodní připojení.
• Ziskovost. Nejen, že samotný radiátor je mezi podobnými nejlevnější. K úsporám dochází také díky tomu, že takové baterie potřebují před zahřátím na požadovanou teplotu méně chladicí kapaliny.

Nevýhody deskových radiátorů jsou způsobeny především vlastnostmi oceli:

• Nízká odolnost proti korozi. Ocel je snadno napadána chemikáliemi, takže ocelové deskové radiátory mohou mít velmi krátkou životnost, pokud nebudou přijata všechna opatření.

Výhody a nevýhody deskových radiátorů

Důležité! Při výběru baterie je třeba věnovat velkou pozornost kvalitě malby. Ochrannou roli baterie plní správný nátěr, nanášený v souladu se všemi normami a pravidly.

• Slabost proti vodnímu rázu. Stojí za zmínku, že nejen desková otopná tělesa, ale i většina ostatních otopných těles nesnese náhlé poklesy tlaku v systému. Pro ochranu před vytečením a poškozením baterie je nutné nainstalovat redukční ventil.
• Křehkost. Vzhledem k povaze provedení je nutné se při přepravě vyvarovat nárazů, škrábanců a podobných poškození.
• Nepřípustnost kontaktu vnitřních povrchů s kyslíkem. Ocelový deskový radiátor tedy nevydrží bez chladicí kapaliny déle než dva týdny.

Důležité! Nezapomeňte také, že takové radiátory není dovoleno instalovat do systému ústředního vytápění. Jsou vhodné pouze pro samostatné systémy.

Технические характеристики

Pro výběr baterií pro soukromý dům budou nejlepší volbou ocelové deskové radiátory. Jejich vlastnosti se liší v závislosti na konkrétním modelu, lze však rozlišit obecné průměrné hodnoty:

• provozní tlak nesmí překročit 10 bar;
• maximální povolený tlak v systému je 13 barů;
• teplota vody nebo jiné chladicí kapaliny by neměla přesáhnout 110 stupňů;
• index přenosu tepla kolísá v průměru od 1200 do 1800 W a někdy dosahuje velkých hodnot;

Důležité! Při výběru modelu deskového radiátoru musíte rozhodně vzít v úvahu jeho tepelný výkon, protože jej nelze na rozdíl od článkových radiátorů nijak měnit. Je nutné provést všechny výpočty předem, abyste přesně věděli, jak velká kapacita baterie se vyrovná s požadovaným množstvím práce.

• velikosti jsou až tři metry na délku, od 20 cm do metru na výšku.

Technické vlastnosti se tedy značně liší, přičemž je zachována možnost vybrat si přesně to, co je potřeba pro konkrétní stanovené požadavky.
